Allgemeine Beschreibung

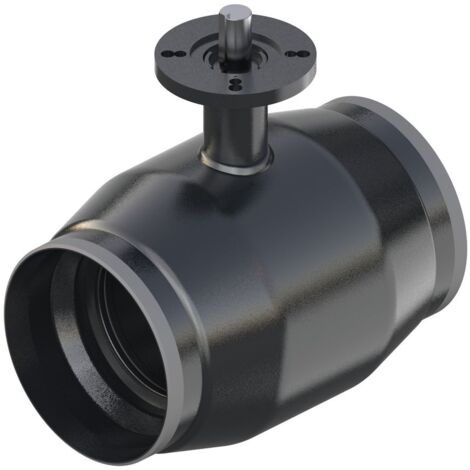

Danfoss Kugelhahn Typ JIP 125.12 A ist ein hochwertiger Kugelhahn, der für Heizungs-, Kälte- und Fernwärmesysteme konzipiert wurde. Er verfügt über ein vollverschweißtes Gehäuse und ist wartungsfrei. Die Schaltwellenverlängerung ermöglicht eine Isolierung gemäß EnEV. Der Kugelhahn ist mit einem zylindrischen Kerneinsatz ausgestattet und bietet eine zuverlässige Abdichtung durch alterungsbeständige PTFE- und Graphitpackungen.Technische daten
- Nennweite: DN 200
- Kvs-Wert: 2300 m³/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 390 mm
- Material Gehäuse und Schweißenden: P 235 GH (ähnlich St. 37)
- Kugelmaterial: X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301)
- Schaltwelle: X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305)
- Sitzringe: kohlegefülltes PTFE / Teflon
- Dichtungen: PTFE / Graphit (an der Schaltwelle)
Kompatibilität und Zubehör
- Betätigungsart: Getriebeflansch F10/F12 (nach ISO-Norm)
- Geeignet für den Aufbau von Schneckenradgetrieben oder elektrischen Antrieben
- Mit Kupplungsanschluss 1: ja
- Mit Kupplungsanschluss 2: ja
Installation
- Anschlüsse: Anschweißende - Anschweißende
Anwendung
Der Danfoss Kugelhahn Typ JIP 125.12 A eignet sich ideal für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen, wo eine zuverlässige und wartungsfreie Regelung erforderlich ist.Weitere Informationen
- Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12, EN 12266-2 F20 unterzogen.
