Danfoss Kugelhahn Typ JIP 125.12 DN 65, Kvs 2,0m3/h, PN 25, Anschweissende beidseitig (AE-AE)

Danfoss Kugelhahn Typ JIP 125.12 DN 65, Kvs 2,0m3/h, PN 25, Anschweissende beidseitig (AE-AE)

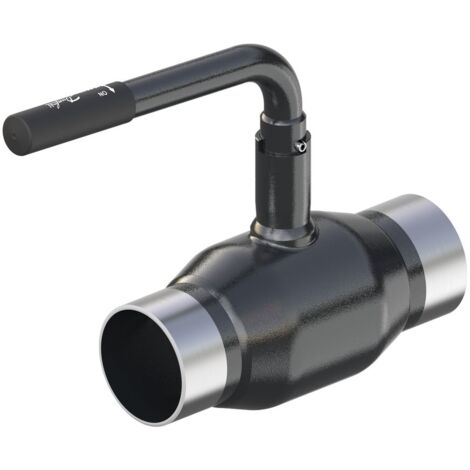

Der Danfoss Kugelhahn Typ JIP 125.12 ist ein vollverschweißter Kugelhahn, der speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert wurde. Mit einer Nennweite von DN 65, einem Kvs-Wert von 200 m3/h und einem Nenndruck von PN 25 eignet sich dieser Kugelhahn für anspruchsvolle Anwendungen. Die beidseitigen Anschweißenden (AE-AE) ermöglichen eine sichere und dauerhafte Installation.

Für welche Anwendungen ist der Danfoss Kugelhahn geeignet?

Der Danfoss Kugelhahn Typ JIP 125.12 ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen vorgesehen. Er ist für Betriebstemperaturen von maximal 180 °C ausgelegt und bietet eine zuverlässige Funktion in diesen Umgebungen.

Welche Konstruktionsmerkmale zeichnen den Kugelhahn aus?

Das Gehäuse des Kugelhahns ist vollverschweißt, was zu einer hohen Dichtheit und Langlebigkeit beiträgt. Der Kugelhahn ist wartungsfrei konzipiert und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Betätigung erfolgt über einen Handhebel in L-Form.

Aus welchen Materialien besteht der Kugelhahn?

Das Gehäuse und die Schweißenden bestehen aus P 235 GH (ähnlich St. 37). Die Kugel ist aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) gefertigt. Für die Schaltwelle wird X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) verwendet. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) und die Dichtungen an der Schaltwelle aus Polytetrafluorethylen (PTFE) und Graphit.

Welche Qualitätsprüfungen durchläuft der Danfoss Kugelhahn?

Alle Danfoss Kugelhähne des Typs JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung unterzogen. Diese Prüfungen erfolgen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20, um die Betriebssicherheit sicherzustellen.

Technische Daten

• Nennweite: DN 65
• Kvs-Wert: 200 m3/h
• Nenndruck: PN 25
• Baulänge: 260 mm
• Maximale Temperatur: 180 °C
• Betätigungsart: Handhebel L-Form
• Anschlüsse: Anschweißende - Anschweißende
• Ausführung: gerade
• Material Gehäuse: P 235 GH (ähnlich St. 37)
• Material Kugel: X5CrNi 18-10 (ähnlich 1.4301)

Der Danfoss Kugelhahn Typ JIP 125.12 bietet eine zuverlässige und langlebige Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Seine robuste Konstruktion mit vollverschweißtem Gehäuse, die wartungsfreien Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit sowie die Eignung für Temperaturen bis 180 °C und Drücke bis PN 25 stellen eine hohe Betriebssicherheit sicher.

Produktspezifikation

• Hersteller-Serie: Kugelhähne
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065N3600
• Ausführung: gerade
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Ventilwinkel: 0
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
