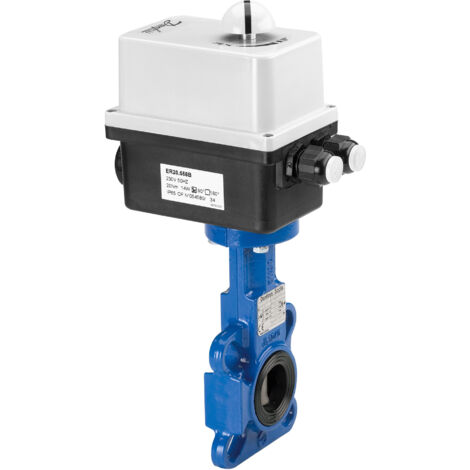

Danfoss Motorische Absperrklappe VFY-WA DN 100, 230V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Danfoss Motorische Absperrklappe VFY-WA DN 100, 230V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Die Danfoss Motorische Absperrklappe VFY-WA DN 100 ist eine robuste und effiziente Lösung für die Durchflussregelung in Rohrleitungssystemen. Ausgestattet mit einem elektrischen Stellantrieb und einer epoxidbeschichteten Klappenscheibe, ist diese Absperrklappe für eine Nennspannung von 230 V ausgelegt. Sie eignet sich ideal für den Einsatz mit Zirkulationswasser, Trinkwasser sowie glykolhaltigem Kaltwasser mit bis zu 50 % Glykolanteil. Der Fördermedientemperaturbereich liegt zwischen -10 °C und 120 °C.

Wie ist die Danfoss Absperrklappe VFY-WA konstruiert und welche Materialien werden verwendet?

Die Absperrklappe VFY-WA zeichnet sich durch eine aus einem Stück gefertigte Keilwelle aus, die mit einer Kugelscheibe verbunden ist. Diese Konstruktion ermöglicht eine hohe Drehmomentübertragung, was eine schnelle Reaktion und minimalen Rückschlag sicherstellt. Wälzlager an der Ober- und Unterseite tragen zur langfristigen Zuverlässigkeit bei. Eine Ausblassicherung der Welle mit Sicherheitssprengring ermöglicht eine sichere Wartung. Das Gehäuse besteht aus Gusseisen EN-GJL-250. Die Klappenscheibe ist aus epoxidbeschichtetem Sphäroguss EN-GJS-400-15 (GGG40) gefertigt. Die Spindel besteht aus Edelstahl (AISI 420). Eine EPDM-Dichtung sorgt für Abdichtung. Der Sprengring ist aus Stahl XC75 oder Edelstahl, während O-Ringe aus Nitril oder Viton bestehen. Führungsbuchsen sind aus verzinktem Stahl mit PTFE. Der Anschluss erfolgt über Zentrierlöcher, passend für Einklemmklappen und Zwischenflansche.

Welche Funktionen und Leistungsmerkmale bietet der elektrische Stellantrieb?

Der elektrische Drehantrieb vom Typ ER60 arbeitet mit einer Versorgungsspannung von 230 V bei einer Frequenz von 50/60 Hz und einer Leistungsaufnahme von 45 W. Er unterstützt Stellsignale im 2-Punkt (Auf/Zu) oder 3-Punkt-Modus. Die Stellzeit beträgt 12 Sekunden für 90 Grad, und die Stellkraft liegt bei 60 Nm. Die Drehrichtung ist wählbar, und zwei potenzialfreie Endlageschalter (SPDT) mit einer maximalen Schaltleistung von 5 A sind integriert. Eine mechanische Handverstellung ist möglich, und eine kraftabhängige Abschaltung des Drehantriebs in den Endlagen dient dem Überlastungsschutz. Eine Positionsanzeige am Handversteller ist ebenfalls vorhanden.

Für welche Einsatzbedingungen ist die Absperrklappe geeignet und welchen Schutz bietet sie?

Die Absperrklappe ist für den Einsatz in Rohrleitungen mit einer Nenndruckstufe von PN 16 und einem Nenndurchmesser von DN 100 ausgelegt. Der kvs-Wert beträgt 496 m³/h. Die Leckrate entspricht Klasse A nach PED 2016/48/EU und EN12266-1, was keine sichtbare Leckage bedeutet. Die Schutzart IP66 gemäß DIN EN 60529 stellt den Schutz gegen Staub und starkes Strahlwasser sicher. Die Schutzklasse II gemäß DIN EN 60730-1 unterstreicht die elektrische Sicherheit des Geräts. Die Umgebungstemperatur für den Betrieb liegt zwischen -10 °C und 55 °C. Die Einbaulage kann stehend bis liegend erfolgen. Der Aussetzbetrieb S4 nach EN 60034-1 mit 50% Einschaltdauer ist gegeben.

Technische Daten

• Nenndurchmesser: DN 100
• Nenndruckstufe: PN 16
• kvs-Wert: 496 m³/h
• Fördermedientemperatur: -10 bis 120 °C
• Versorgungsspannung: 230 V
• Leistungsaufnahme: 45 W
• Stellkraft: 60 Nm
• Stellzeit: 12 s/90°
• Schutzart: IP66
• Umgebungstemperatur: -10 bis 55 °C

Die Danfoss Motorische Absperrklappe VFY-WA DN 100 mit ihrem robusten Gusseisengehäuse und der epoxidbeschichteten Klappenscheibe bietet eine zuverlässige und präzise Regelung für flüssige Medien. Mit einer Nennweite von DN 100, einer Druckstufe von PN 16 und einer Stellkraft von 60 Nm ist sie eine leistungsstarke Komponente für moderne Anlagen, die eine effiziente und sichere Steuerung erfordern.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B8443
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Bedienung: Elektromotor
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
