Allgemeine Beschreibung

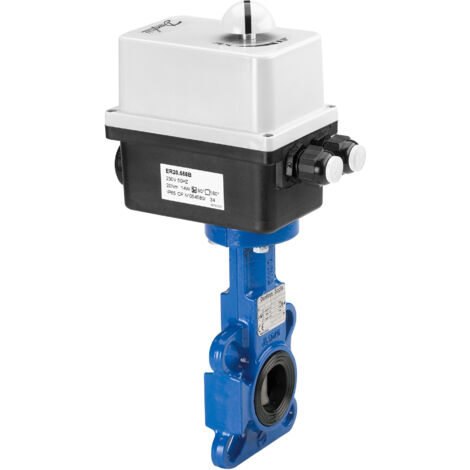

Die Danfoss Motorische Absperrklappe VFY-WA DN 100 ist eine hochwertige Absperrklappe mit elektrischem Stellantrieb, die für eine zuverlässige Steuerung von Medien in Heizungs- und Kühlanlagen entwickelt wurde. Sie bietet eine hohe Drehmomentübertragung und schnelle Reaktionszeiten, was durch die aus einem Stück gefertigte Keilwelle und die Kugelscheibe ermöglicht wird. Die Klappe ist für verschiedene Medien geeignet, darunter Zirkulationswasser, Trinkwasser und glykolhaltiges Kaltwasser mit bis zu 50 % Glykolanteil.Technische daten
- Nennspannung: 24 V; 50 Hz/60 Hz
- Leistungsaufnahme: 45 W
- Stellsignal: On/Off oder 3-Punkt-Schritt
- Drehmoment: 20–600 Nm
- Temperaturbereich: -10 bis 130 °C (Klappenscheibe aus rostfreiem Edelstahl)
- DN: 100
- kvs-Wert: 496 m³/h
- Schutzart: IP 66/68
- Umgebungstemperatur: -10 bis 55 °C
- Einbaulage: stehend bis liegend
- Leckrate: A, nach PED 2016/48/EU, EN12266-1 (keine sichtbare Leckage)
Kompatibilität und Zubehör
- Geeignet für DN 25–200
- Flansch: PN 16
- Dichtungen: EPDM
Installation
- Komplette Installation im Werk – bereit zur Montage
- Mechanische Handverstellung mit kraftabhängiger Abschaltung des Drehantriebs in den Endlagen (Überlastungsschutz)
Anwendung
- Steuerung von Zirkulationswasser, Trinkwasser und glykolhaltigem Kaltwasser
- Verwendung in Heizungs- und Kühlanlagen
Weitere Informationen
- Fabrikat: Danfoss
- Typ: VFY-WA DN100/24/EP
- Bestell-Nr.: 065B8453
- Materialien: Gehäuse aus Gusseisen EN-GJL-250, Klappenscheibe aus Sphäroguss, Edelstahl (AISI 420) für die Spindel
