Allgemeine Beschreibung

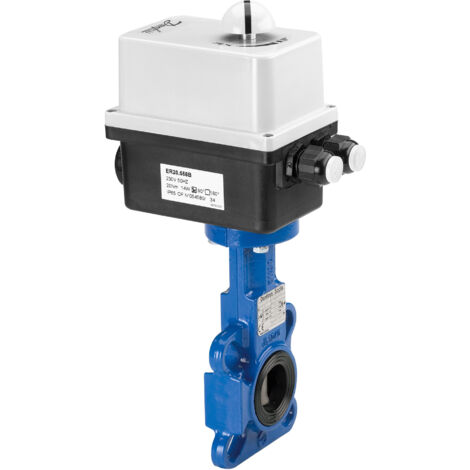

Die Danfoss Motorische Absperrklappe VFY-WA DN 150 ist eine hochwertige Absperrklappe mit elektrischem Stellantrieb, die für eine zuverlässige Steuerung von Medien in Heizungs- und Kühlanlagen entwickelt wurde. Sie bietet eine hohe Drehmomentübertragung und ermöglicht eine schnelle Reaktion mit minimalem Rückschlag. Die Klappe ist für verschiedene Medien geeignet, darunter Zirkulationswasser, Trinkwasser und glykolhaltiges Kaltwasser bis zu 50 % Glykolanteil.Technische daten
- Nenndurchmesser: DN 150
- Nenndruckstufe: PN 16
- Temperaturbereich: -10 bis 130 °C
- Fördermedientemperatur: -10–120 °C (EP-Klappenscheibe), -10–130 °C (Edelstahl-Klappenscheibe)
- Leistungsaufnahme: 45 W
- Drehmoment: 20–600 Nm
- Stellzeit: 12 s/90°
- Schutzart: IP 66/68
- Umgebungstemperatur: -10 bis 55 °C
- Max. Schaltleistung: 5 A
- Werkstoffe: Gusseisen EN-GJL-250, Klappenscheibe EN-GJS-400-15 (GGG40), Edelstahl (AISI 420), EPDM-Dichtung
Kompatibilität und Zubehör
- Geeignet für Medien: Zirkulationswasser, Trinkwasser, glykolhaltiges Kaltwasser
- Flanschanschluss: PN 16
Installation
- Komplette Installation im Werk – bereit zur Montage
- Einbaulage: stehend bis liegend
Anwendung
- Steuerung von Heizungs- und Kühlanlagen
- Regelung des Durchflusses von verschiedenen Medien
Weitere Informationen
- Positionsanzeiger und Drehmomentbegrenzer vorhanden
- Mechanische Handverstellung mit kraftabhängiger Abschaltung des Drehantriebs in den Endlagen (Überlastungsschutz)
- Leckrate A, nach PED 2016/48/EU, EN12266-1 (keine sichtbare Leckage)
