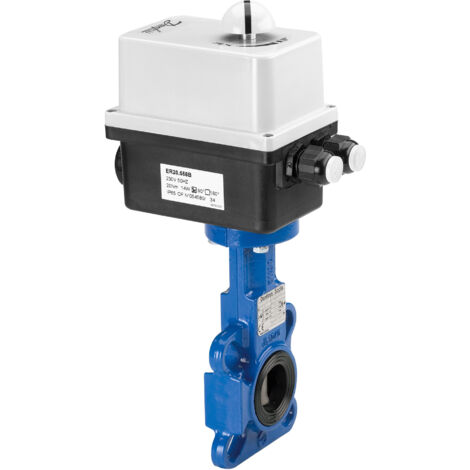

Danfoss Motorische Absperrklappe VFY-WA DN 200, 230V, Klappenscheibe, Edelstahl, mit Flansch

Danfoss Motorische Absperrklappe VFY-WA DN 200, 230V, Klappenscheibe, Edelstahl, mit Flansch

Die Danfoss motorische Absperrklappe VFY-WA DN 200 ist eine robuste und zuverlässige Lösung für die Regelung von Flüssigkeitsströmen. Ausgestattet mit einem elektrischen Stellantrieb für 230 V und einer Klappenscheibe aus Edelstahl, eignet sich diese Absperrklappe ideal für Anwendungen mit Zirkulationswasser, Trinkwasser oder glykolhaltigem Kaltwasser mit bis zu 50 % Glykolanteil. Sie ist für einen Nenndurchmesser von DN 200 und einen Temperaturbereich von -10 bis 130 °C ausgelegt.

Welche Konstruktionsmerkmale und Materialien zeichnen die Absperrklappe aus?

Die Danfoss Absperrklappe VFY-WA verfügt über eine aus einem Stück gefertigte Keilwelle, die mit einer Kugelscheibe verbunden ist. Diese Konstruktion ermöglicht eine hohe Drehmomentübertragung, was zu einer schnellen Reaktion und einem minimierten Rückschlag führt. Wälzlager an der oberen und unteren Position tragen zur langfristigen Betriebssicherheit bei. Für die Wartung ist eine Ausblassicherung der Welle mit einem Sicherheitssprengring integriert. Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-GJL-250. Die Klappenscheibe ist aus hochwertigem Edelstahl gefertigt, während die Spindel aus Edelstahl (AISI 420 / 1.4301) besteht. Die Dichtung ist aus EPDM gefertigt. Ein Sprengring aus Stahl XC75 oder Edelstahl sowie O-Ringe aus Nitril oder Fluorkautschuk ergänzen die Materialauswahl. Die Führungsbuchsen bestehen aus verzinktem Stahl und Polytetrafluorethylen.

Welche Funktionen bietet der elektrische Stellantrieb?

Die Absperrklappe ist mit einem elektrischen Drehantrieb vom Typ VS150 ausgestattet. Dieser Antrieb arbeitet mit einer Versorgungsspannung von 230 V bei einer Frequenz von 50/60 Hz und einer Leistungsaufnahme von 45 W. Das Eingangssignal kann als 2-Punkt (Auf/Zu) oder 3-Punkt-Schritt konfiguriert werden. Die Stellzeit beträgt 30s/90. Eine Stellkraft von 150 Nm wird bereitgestellt, und die Drehrichtung ist wählbar. Zwei potenzialfreie Endlageschalter (SPDT) mit einer maximalen Schaltleistung von 5 A sind vorhanden. Der Antrieb verfügt über eine kraftabhängige Abschaltung in den Endlagen als Überlastungsschutz und eine Positionsanzeige am Handversteller. Die Schutzart ist IP66, und die Umgebungstemperatur kann zwischen -10 °C und 55 °C liegen.

Für welche Einsatzbereiche ist die Absperrklappe geeignet?

Die Absperrklappe ist für den Einsatz mit Zirkulationswasser, Trinkwasser und glykolhaltigem Kaltwasser mit einem Glykolanteil von bis zu 50 % konzipiert. Der Temperaturbereich für das Fördermedium liegt bei -10 °C bis 130 °C, was durch die Klappenscheibe aus rostfreiem Edelstahl ermöglicht wird. Die Nenndruckstufe beträgt PN 16. Der kVS-Wert liegt bei 2500 m³/h. Der Anschluss erfolgt über Zentrierlöcher (Einklemmklappe, Zwischenflansch) im Wafertyp. Die Einbaulage ist stehend bis liegend möglich.

Technische Daten

• Nenndurchmesser: DN 200
• Nenndruckstufe: PN 16
• kVS-Wert: 2500 m³/h
• Mediumtemperatur: -10 bis 130 °C
• Nennspannung: 230 V
• Leistungsaufnahme: 45 W
• Stellkraft: 150 Nm
• Stellzeit: 30s/90
• Schutzart: IP66
• Werkstoff Gehäuse: Gusseisen EN-GJL-250
• Werkstoff Klappenscheibe: Edelstahl
• Werkstoff Spindel: Edelstahl (AISI 420 / 1.4301)
• Dichtung: EPDM

Die Danfoss motorische Absperrklappe VFY-WA DN 200 mit 230 V Antrieb bietet eine robuste und präzise Lösung für die Absperrung in Wasser- und Fernwärmesystemen. Mit einer Stellkraft von 150 Nm, einem kVS-Wert von 2500 m³/h und einem Temperaturbereich bis 130 °C erfüllt sie anspruchsvolle Anforderungen an Leistung und Zuverlässigkeit.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G7410
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Elektromotor
• Werkstoffgüte Spindel: Edelstahl 304 (1.4301)
• Druckstufe Artikel: PN 16
• Baulänge: 60
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Max. Druckunterschied als Endventil: 16
• Durchlass: 200
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Anschlüsse: Wafertyp
• Mediumtemperatur (Dauerbetrieb): 130
• Nenndurchmesser: DN 200
• Material Klappenblatt: rostfreier Stahl
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
