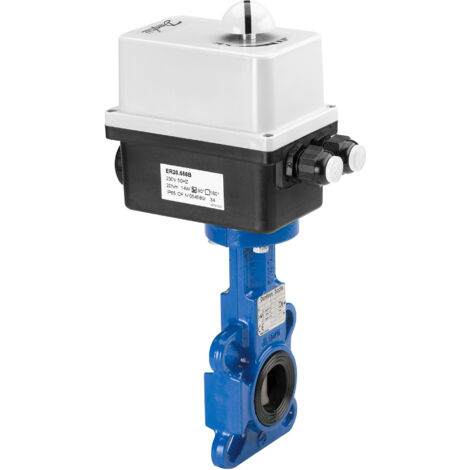

Danfoss Motorische Absperrklappe VFY-WA DN 200, 24V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Danfoss Motorische Absperrklappe VFY-WA DN 200, 24V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Die Danfoss Motorische Absperrklappe VFY-WA DN 200 ist eine robuste und zuverlässige Lösung für die präzise Regelung von Flüssigkeitsströmen in Heizungs-, Klima- und Lüftungsanlagen. Ausgestattet mit einem elektrischen Drehantrieb vom Typ VS150 und einer epoxidbeschichteten Klappenscheibe, ist diese Absperrklappe für den Einsatz mit Zirkulationswasser, Trinkwasser und glykolhaltigem Kaltwasser konzipiert. Die Nennweite DN 200 und die Druckstufe PN 16 ermöglichen vielseitige Anwendungen in industriellen und gewerblichen Umgebungen.

Wie ist die Konstruktion der Absperrklappe gestaltet?

Die Absperrklappe VFY-WA verfügt über eine aus einem Stück gefertigte Keilwelle, die mit einer Kugelscheibe verbunden ist. Diese Konstruktion stellt eine hohe Drehmomentübertragung sicher, was eine schnelle Reaktion und einen minimalen Rückschlag ermöglicht. Wälzlager an der Ober- und Unterseite tragen zur langfristigen Zuverlässigkeit bei. Für eine sichere Wartung ist die Welle mit einem Sicherheitssprengring gegen Ausblasen gesichert.

Welche Funktionen bietet der elektrische Drehantrieb?

Der elektrische Drehantrieb vom Typ VS150 arbeitet mit einer Versorgungsspannung von 24 V bei 50/60 Hz und einer Leistungsaufnahme von 45 W. Er unterstützt Stellsignale im 2-Punkt (Auf/Zu) oder 3-Punkt-Schritt und bietet eine Stellkraft von 150 Nm. Die Drehrichtung ist wählbar, und zwei potenzialfreie Endlageschalter (SPDT) mit einer maximalen Schaltleistung von 5A sind integriert. Eine mechanische Handverstellung sowie eine kraftabhängige Abschaltung des Drehantriebs in den Endlagen dienen dem Überlastungsschutz. Eine Positionsanzeige am Handversteller informiert über den aktuellen Zustand der Klappe.

Für welche Medien und Temperaturen ist die Absperrklappe geeignet?

Die Absperrklappe ist für Zirkulationswasser, Trinkwasser und glykolhaltiges Kaltwasser mit einem Glykolanteil von bis zu 50 % ausgelegt. Der Temperaturbereich des Fördermediums liegt zwischen -10 °C und 130 °C. Das Gehäuse besteht aus Gusseisen EN-GJL-250, die epoxidbeschichtete Klappenscheibe aus Sphäroguss EN-GJS-400-15 (GGG40) und die Spindel aus Edelstahl (AISI 420). Eine EPDM-Dichtung sorgt für eine zuverlässige Abdichtung.

Technische Daten

• Nenndurchmesser: DN 200
• Nenndruckstufe: PN 16
• kvs-Wert: 2500 m³/h
• Fördermedientemperatur: -10 bis 130 °C
• Nennspannung: 24 V; 50/60 Hz
• Leistungsaufnahme: 45 W
• Stellkraft: 150 Nm
• Stellzeit: 30 Sekunden für 90° Stellweg
• Schutzart: IP66
• Umgebungstemperatur: -10 bis 55 °C

Die Danfoss Motorische Absperrklappe VFY-WA DN 200 mit 24V-Antrieb bietet eine hohe Funktionalität und Langlebigkeit für anspruchsvolle Anwendungen. Mit einem kvs-Wert von 2500 m³/h und einer Stellkraft von 150 Nm ermöglicht sie eine effiziente und sichere Steuerung von Flüssigkeitsströmen. Die robuste Bauweise und die präzisen Regelungsmöglichkeiten machen sie zu einer verlässlichen Komponente in modernen Haustechniksystemen.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B8456
• Bedienung: Elektromotor
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
