Danfoss Motorische Absperrklappe VFY-WA DN 25, 230V, Klappenscheibe, Edelstahl, mit Flansch

Danfoss Motorische Absperrklappe VFY-WA DN 25, 230V, Klappenscheibe, Edelstahl, mit Flansch

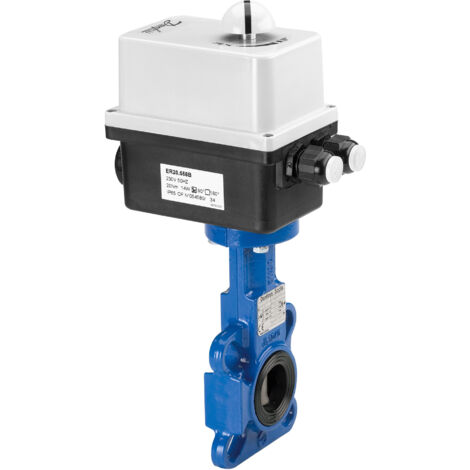

Die Danfoss Motorische Absperrklappe VFY-WA DN 25 mit elektrischem Stellantrieb und Klappenscheibe aus Edelstahl ist für den Einsatz in Fernwärme- und Wassersystemen konzipiert. Sie verfügt über eine Nennweite von DN 25, eine Nennspannung von 230 V und ist mit einem Flanschanschluss ausgestattet. Die Absperrklappe eignet sich für Medien wie Zirkulationswasser, Trinkwasser sowie glykolhaltiges Kaltwasser mit bis zu 50 % Glykolanteil und ist für Temperaturen bis 130 °C ausgelegt.

Wie ist die Konstruktion der Absperrklappe gestaltet?

Die Absperrklappe besitzt eine aus einem Stück gefertigte Keilwelle, die mit einer Kugelscheibe verbunden ist. Diese Konstruktion ermöglicht eine hohe Drehmomentübertragung, was zu einer schnellen Reaktion und minimalem Rückschlag führt. Die Klappenscheibe besteht aus rostfreiem Edelstahl, während das Gehäuse aus Gusseisen gefertigt ist. Die Spindel ist ebenfalls aus Edelstahl (AISI 420) hergestellt. Die Dichtung besteht aus EPDM, ergänzt durch einen Sicherheitssprengring zur Ausblassicherung der Welle. Wälzlager oben und unten tragen zur langfristigen Zuverlässigkeit der Mechanik bei.

Welche Funktionen und Bedienmöglichkeiten bietet die Absperrklappe?

Die Absperrklappe ist mit einem elektrischen Drehantrieb vom Typ ER20 ausgestattet, der mit 230 V bei 50/60 Hz betrieben wird. Die Leistungsaufnahme beträgt 15 W. Das Stellsignal kann als 2-Punkt (Auf/Zu) oder 3-Punkt-Schritt ausgeführt werden. Die Stellzeit beträgt 12 Sekunden bei 90 Grad. Die Stellkraft liegt bei 20 Nm, und die Drehrichtung ist wählbar. Zwei potenzialfreie Endlagenschalter (SPDT) ermöglichen eine maximale Schaltleistung von 5 A. Die Absperrklappe verfügt über eine mechanische Handverstellung mit kraftabhängiger Abschaltung des Drehantriebs in den Endlagen als Überlastungsschutz. Eine Positionsanzeige am Handversteller unterstützt die Bedienung.

Für welche Einsatzbedingungen ist die Absperrklappe geeignet?

Die Absperrklappe ist für einen Nenndruck von PN 10 ausgelegt und kann als Endventil einem maximalen Druckunterschied von 16 bar standhalten. Der Temperaturbereich des Fördermediums reicht von -10 bis 130 °C. Die Schutzart des Antriebs ist IP66, was einen Schutz gegen Staub und starkes Strahlwasser bietet. Die Umgebungstemperatur für den Betrieb liegt zwischen -10 und 55 °C. Die Einbaulage ist flexibel von stehend bis liegend möglich. Die Absperrklappe ist für den Aussetzbetrieb S4 mit 50 % Einschaltdauer nach EN 60034-1 ausgelegt.

Welche Anschluss- und Montageoptionen sind vorhanden?

Die Absperrklappe ist als Wafertyp mit Zentrierlöchern für die Zwischenflanschmontage ausgeführt. Die komplette Installation erfolgt werkseitig, sodass das Produkt montagebereit geliefert wird. Es ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug für die Montage erforderlich.

Technische Daten

• Nenndurchmesser: DN 25
• Kvs-Wert: 40 m³/h
• Nennspannung: 230 V, 50/60 Hz
• Leistungsaufnahme: 15 W
• Stellkraft: 20 Nm
• Stellzeit: 12 s/90°
• Nenndruck: PN 10
• Max. Druckunterschied als Endventil: 16 bar
• Temperaturbereich Medium: -10 bis 130 °C
• Schutzart: IP66

Die Danfoss Motorische Absperrklappe VFY-WA DN 25 mit 230 V Antrieb bietet eine robuste und zuverlässige Lösung für die Absperrung in Wasser- und Fernwärmesystemen. Mit ihrer hochwertigen Edelstahl-Klappenscheibe, dem leistungsstarken elektrischen Antrieb und der flexiblen Montage ist sie für vielfältige Anwendungen geeignet und ermöglicht präzise Steuerung bei Temperaturen bis 130 °C und einem Nenndruck von PN 10.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G7350
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Elektromotor
• Werkstoffgüte Spindel: Edelstahl 304 (1.4301)
• Druckstufe Artikel: PN 10
• Baulänge: 32
• Druckstufe Flansch: PN 10
• Max. Druckunterschied bei 20 °C: 16
• Max. Druckunterschied als Endventil: 16
• Durchlass: 25
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Kvs-Wert: 40
• Material Spindel: rostfreier Stahl
• Anschlüsse: Wafertyp
• Mediumtemperatur (Dauerbetrieb): 130
• Nenndurchmesser: DN 25
• Material Klappenblatt: rostfreier Stahl
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
