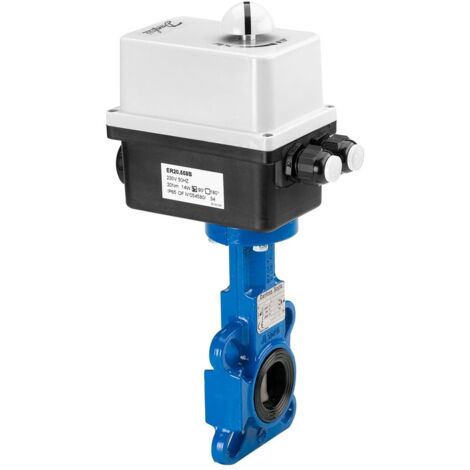

Danfoss Motorische Absperrklappe VFY-WA DN 250, 24V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Danfoss Motorische Absperrklappe VFY-WA DN 250, 24V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Die Danfoss Motorische Absperrklappe VFY-WA DN 250 mit 24 V Antrieb ist eine robuste und zuverlässige Lösung zur Durchflussregelung in Fernwärme- und Wassersystemen. Die Klappe verfügt über eine epoxidbeschichtete Klappenscheibe aus Sphäroguss und ist mit einem Flanschanschluss ausgestattet. Sie eignet sich für den Einsatz mit Zirkulationswasser, Trinkwasser sowie glykolhaltigem Kaltwasser mit bis zu 50 % Glykolanteil und ist für Temperaturen von minus 10 bis 130 °C ausgelegt.

Wie ist die Absperrklappe konstruiert und welche Vorteile bietet sie?

Die Absperrklappe ist mit einer aus einem Stück gefertigten Keilwelle verbunden, die über eine Kugelscheibe eine hohe Drehmomentübertragung ermöglicht. Dies sorgt für eine schnelle Reaktion und minimiert Rückschläge. Langfristige Zuverlässigkeit wird durch Wälzlager oben und unten ermöglicht. Eine Ausblassicherung der Welle mit einem Sicherheitssprengring erhöht die Betriebssicherheit. Zusätzlich ist eine mechanische Handverstellung möglich, die mit einer kraftabhängigen Abschaltung in den Endlagen ausgestattet ist, um den Antrieb vor Überlastung zu schützen.

Welche elektrischen Eigenschaften und Steuerungsoptionen hat der Antrieb?

Der elektrische Drehantrieb vom Typ VS300 arbeitet mit einer Versorgungsspannung von 24 V bei 50/60 Hz und einer Leistungsaufnahme von 45 W. Das Eingangssignal kann als 2-Punkt (Auf/Zu) oder 3-Punkt-Schritt ausgeführt werden. Die Stellzeit beträgt 60s/90 bei einer Stellkraft von 150 Nm. Die Drehrichtung ist wählbar, und zwei potenzialfreie Endlageschalter (SPDT) mit einer maximalen Schaltleistung von 5 A sind integriert. Die Schutzart des Antriebs ist IP66, und die Schutzklasse entspricht II nach DIN EN 60730-1. Die Einbaulage kann von stehend bis liegend variieren.

Für welche Einsatzbedingungen ist die Absperrklappe geeignet?

Die Klappe ist für einen Nenndruck von PN 16 ausgelegt und erfüllt die Anforderungen der Leckrate A nach PED 2016/48/EU und EN12266-1, was bedeutet, dass keine sichtbare Leckage auftritt. Sie ist für den Einsatz mit Zirkulationswasser, Trinkwasser und glykolhaltigem Kaltwasser mit bis zu 50 % Glykolanteil geeignet. Der Temperaturbereich liegt zwischen minus 10 und 130 °C, abhängig vom Klappenscheibenmaterial. Die Umgebungstemperatur für den Betrieb des Antriebs liegt zwischen minus 10 und 55 °C.

Welche Werkstoffe werden verwendet?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-GJL-250. Die Klappenscheibe ist aus epoxidbeschichtetem Sphäroguss EN-GJS-400-15 (GGG40) gefertigt. Die Spindel besteht aus Edelstahl (AISI 420). Die Dichtung ist aus EPDM, der Sprengring aus Stahl XC75 oder Edelstahl, und der O-Ring aus Nitril oder Viton. Führungsbuchsen sind aus verzinktem Stahl mit PTFE-Beschichtung.

Wie ist die Absperrklappe installiert und gewartet?

Die Absperrklappe wird komplett vormontiert geliefert und ist sofort montagebereit. Die Installation erfolgt über Flanschanschlüsse mit Zentrierlöchern für eine einfache Einklemmung als Zwischenflansch. Die Wartung wird durch die Ausblassicherung der Welle mit Sicherheitssprengring erleichtert. Eine Positionsanzeige am Handversteller ermöglicht die visuelle Kontrolle der Klappenstellung. Ein Drehmomentbegrenzer schützt den Antrieb vor Überlastung.

Technische Daten

• Nennweite: DN 250
• kVS-Wert: 3948 m³/h
• Nenndruck: PN 16
• Temperaturbereich: -10 bis 130 °C
• Anschluss: Zentrierlöcher (Einklemmklappe, Zwischenflansch)
• Klappenscheibe: Epoxidbeschichteter Sphäroguss
• Dichtung: EPDM
• Spindelmaterial: Edelstahl (AISI 420)
• Antriebsspannung: 24 V, 50/60 Hz
• Leistungsaufnahme: 45 W
• Stellkraft: 150 Nm
• Stellzeit: 60s/90
• Schutzart: IP66
• Umgebungstemperatur: -10 bis 55 °C

Die Danfoss Motorische Absperrklappe VFY-WA DN 250 mit 24 V Antrieb bietet eine zuverlässige und langlebige Lösung für die Durchflussregelung in verschiedenen Wassersystemen. Mit einem Nenndruck von PN 16, einem kVS-Wert von 3948 m³/h und einem Temperaturbereich bis 130 °C erfüllt sie anspruchsvolle Anforderungen. Die robuste Bauweise mit epoxidbeschichteter Klappenscheibe und hochwertigem Edelstahl sorgt für eine lange Lebensdauer und sichere Funktion.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B8457
• Bedienung: Elektromotor
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
