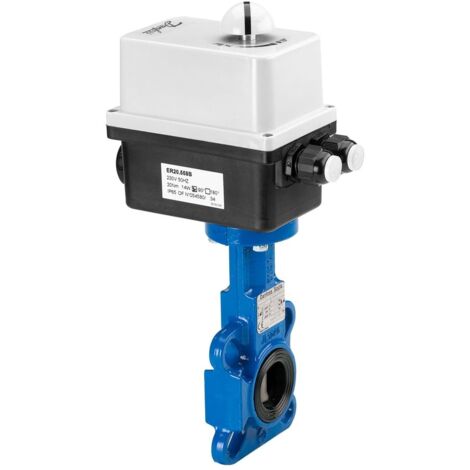

Danfoss Motorische Absperrklappe VFY-WA DN 300, 230V, Klappenscheibe, Edelstahl, mit Flansch

Danfoss Motorische Absperrklappe VFY-WA DN 300, 230V, Klappenscheibe, Edelstahl, mit Flansch

Die Danfoss Motorische Absperrklappe VFY-WA DN 300 mit elektrischem Stellantrieb und Klappenscheibe aus Edelstahl ist für den Einsatz in Rohrleitungen mit einem Nenndurchmesser von 300 mm konzipiert. Sie arbeitet mit einer Versorgungsspannung von 230 V und eignet sich zur zuverlässigen Absperrung von Zirkulationswasser, Trinkwasser sowie glykolhaltigem Kaltwasser mit bis zu 50 % Glykolanteil. Die Absperrklappe ist mit einem Flanschanschluss ausgestattet und bietet eine hohe Drehmomentübertragung bei schneller Reaktion und minimalem Rückschlag.

Wie ist die Konstruktion und Funktion der Absperrklappe gestaltet?

Die Absperrklappe verfügt über eine aus einem Stück gefertigte Keilwelle, die mit einer Kugelscheibe verbunden ist. Diese Bauweise ermöglicht eine hohe Drehmomentübertragung, was eine schnelle Reaktion und minimierten Rückschlag sicherstellt. Für langfristige Zuverlässigkeit sorgen Wälzlager oben und unten. Die Welle ist mit einer Ausblassicherung und einem Sicherheitssprengring für sichere Wartung ausgestattet. Ein Handbetrieb ist möglich, unterstützt durch eine mechanische Handverstellung mit Positionsanzeige. Ein Drehmomentbegrenzer schützt den Antrieb vor Überlastung. Die komplette Installation erfolgt im Werk, sodass die Absperrklappe montagebereit geliefert wird.

Welche technischen Merkmale besitzt der elektrische Antrieb?

Der elektrische Drehantrieb vom Typ VT600 arbeitet mit einer Versorgungsspannung von 230 V bei 50/60 Hz und einer Leistungsaufnahme von 250 W. Das Eingangssignal kann als 2-Punkt (Auf/Zu) oder 3-Punkt-Schritt erfolgen. Die Stellzeit beträgt 38s/90, und die Stellkraft liegt bei 600 Nm. Die Drehrichtung ist wählbar, und zwei potenzialfreie Endlageschalter (SPDT) ermöglichen eine maximale Schaltleistung von 5 A. Der Antrieb ist für eine Umgebungstemperatur von -10 bis 55 °C ausgelegt und besitzt die Schutzart IP66 gemäß DIN EN 60529 sowie Schutzklasse II gemäß DIN EN 60730-1. Die Einbaulage ist von stehend bis liegend möglich.

Für welche Medien und Temperaturbereiche ist die Absperrklappe geeignet?

Die Absperrklappe ist für den Einsatz mit Zirkulationswasser, Trinkwasser und glykolhaltigem Kaltwasser mit bis zu 50 % Glykolanteil ausgelegt. Die Fördermedientemperatur reicht von -10 bis 130 °C bei der Klappenscheibe aus rostfreiem Edelstahl. Die Dichtung besteht aus EPDM, das Gehäuse aus Gusseisen EN-GJL-250 und die Klappenscheibe aus Edelstahl. Weitere Werkstoffe sind Edelstahl (AISI 420) für die Spindel, Stahl XC75/Edelstahl für den Sprengring sowie Nitril/Viton für den O-Ring. Führungsbuchsen bestehen aus verzinktem Stahl mit PTFE.

Welche Anschluss- und Druckeigenschaften hat die Absperrklappe?

Die Absperrklappe ist als Zwischenflansch mit Zentrierlöchern ausgeführt und entspricht der Nenndruckstufe PN 16. Der kvs-Wert beträgt 5635 m3/h, was auf einen hohen Durchfluss hinweist. Die Leckrate entspricht der Klasse A nach PED 2016/48/EU und EN12266-1, was bedeutet, dass keine sichtbare Leckage auftritt.

Technische Daten

• Nenndurchmesser: DN 300
• Nenndruckstufe: PN 16
• kvs-Wert: 5635 m3/h
• Fördermedientemperatur: -10 bis 130 °C
• Versorgungsspannung: 230 V, 50/60 Hz
• Leistungsaufnahme: 250 W
• Stellkraft: 600 Nm
• Schutzart: IP66
• Umgebungstemperatur: -10 bis 55 °C
• Material Klappenscheibe: Edelstahl

Die Danfoss Motorische Absperrklappe VFY-WA DN 300 mit elektrischem Antrieb bietet eine robuste und zuverlässige Lösung für die Absperrung in Rohrleitungssystemen. Mit einer hohen Stellkraft von 600 Nm, Schutzart IP66 und einem breiten Temperaturbereich bis 130 °C ist sie für vielfältige Anwendungen im Bereich Zirkulations- und Trinkwasser sowie glykolhaltigem Kaltwasser geeignet. Die Kombination aus hochwertigen Werkstoffen und durchdachter Konstruktion sorgt für eine langlebige und wartungsfreundliche Funktionalität.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G7413
• Bedienung: Elektromotor
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Mediumtemperatur (Dauerbetrieb): 130
