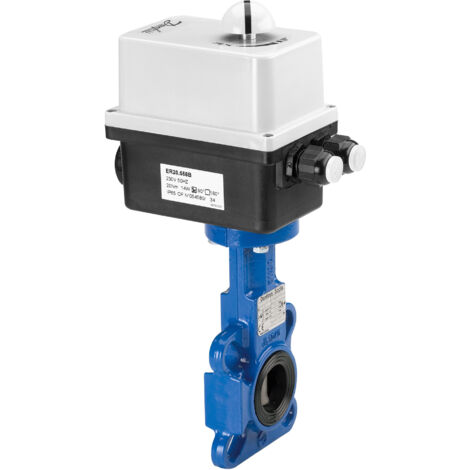

Danfoss Motorische Absperrklappe VFY-WA DN 32/40, 230V, Klappenscheibe, Edelstahl, mit Flansch

Danfoss Motorische Absperrklappe VFY-WA DN 32/40, 230V, Klappenscheibe, Edelstahl, mit Flansch

Die Danfoss Motorische Absperrklappe VFY-WA DN 32/40 mit elektrischem Stellantrieb ist eine robuste Lösung für die präzise Regelung von Flüssigkeitsströmen in Heizungs-, Klima- und Lüftungsanlagen. Ausgestattet mit einer Klappenscheibe aus Edelstahl und einem Gehäuse aus Gusseisen, ist sie für einen Nennweitenbereich von DN 32/40 und einen Nenndruck von PN 16 ausgelegt. Der integrierte elektrische Drehantrieb arbeitet mit 230V und ermöglicht eine zuverlässige Steuerung in verschiedenen Anwendungen.

Welche Vorteile bietet die Konstruktion der Absperrklappe?

Die Konstruktion der Absperrklappe VFY-WA zeichnet sich durch eine aus einem Stück gefertigte Keilwelle aus, die mit einer Kugelscheibe verbunden ist. Dies ermöglicht eine hohe Drehmomentübertragung, was zu einer schnellen Reaktion und minimalem Rückschlag führt. Wälzlager an der Ober- und Unterseite der Welle bieten langfristige Zuverlässigkeit. Für eine sichere Wartung ist die Welle mit einer Ausblassicherung und einem Sicherheitssprengring ausgestattet. Eine Positionsanzeige und ein Drehmomentbegrenzer sind ebenfalls vorhanden.

Für welche Medien und Temperaturen ist die Absperrklappe geeignet?

Diese Absperrklappe ist vielseitig einsetzbar für Medien wie Zirkulationswasser, Trinkwasser und glykolhaltiges Kaltwasser mit einem Glykolanteil von bis zu 50 %. Die EPDM-Dichtung und die Klappenscheibe aus rostfreiem Edelstahl ermöglichen einen Fördermedientemperaturbereich von -10 °C bis 130 °C. Die Nenndruckstufe beträgt PN 16, und die Leckrate entspricht Klasse A nach PED 2016/48/EU und EN12266-1, was keine sichtbare Leckage bedeutet.

Welche Funktionen bietet der elektrische Stellantrieb?

Der aufgebaute elektrische Drehantrieb vom Typ ER20 arbeitet mit einer Versorgungsspannung von 230 V bei 50/60 Hz und einer Leistungsaufnahme von 15 W. Er kann über ein 2-Punkt (Auf/Zu) oder 3-Punkt Eingangssignal gesteuert werden und erreicht eine Stellzeit von 12 Sekunden für 90 Grad. Die Stellkraft beträgt 20 Nm, und die Drehrichtung ist wählbar. Zwei potenzialfreie Endlageschalter mit einer maximalen Schaltleistung von 5 A sind integriert. Der Antrieb verfügt über eine mechanische Handverstellung und einen Überlastungsschutz durch kraftabhängige Abschaltung in den Endlagen. Die Schutzart IP66 und eine Umgebungstemperatur von -10 °C bis 55 °C stellen den Betrieb unter anspruchsvollen Bedingungen sicher.

Technische Daten

• Nenndurchmesser: DN 32/40
• Nenndruckstufe: PN 16
• kvs-Wert: 62 m³/h
• Fördermedientemperatur: -10 bis 130 °C
• Nennspannung: 230 V
• Leistungsaufnahme: 15 W
• Stellkraft: 20 Nm
• Stellzeit: 12s/90
• Schutzart: IP66
• Werkstoff Gehäuse: Gusseisen EN-GJL-250

Die Danfoss Motorische Absperrklappe VFY-WA bietet eine zuverlässige und präzise Regelung für diverse Flüssigkeitsanwendungen. Mit ihrem robusten Gusseisengehäuse, der Edelstahl-Klappenscheibe und der EPDM-Dichtung ist sie für anspruchsvolle Bedingungen und Medientemperaturen von -10 bis 130 °C ausgelegt. Der 230V-Antrieb mit 20 Nm Stellkraft und IP66-Schutzart ermöglicht eine effiziente und sichere Funktion in industriellen und gebäudetechnischen Systemen.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G7351
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Elektromotor
• Werkstoffgüte Spindel: Edelstahl 304 (1.4301)
• Druckstufe Artikel: PN 16
• Baulänge: 32
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Max. Druckunterschied als Endventil: 16
• Durchlass: 1
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Kvs-Wert: 62
• Material Spindel: rostfreier Stahl
• Anschlüsse: Wafertyp
• Mediumtemperatur (Dauerbetrieb): 130
• Material Klappenblatt: rostfreier Stahl
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
