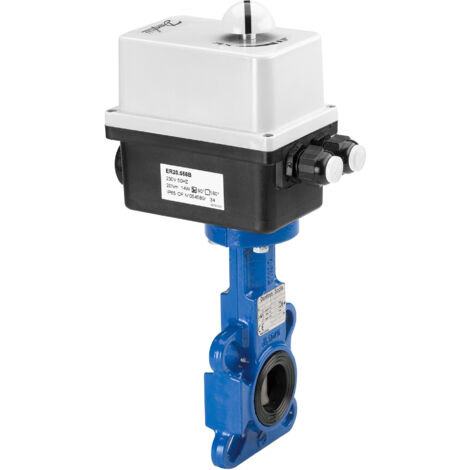

Danfoss Motorische Absperrklappe VFY-WA DN 50, 230V, Klappenscheibe, Edelstahl, mit Flansch

Danfoss Motorische Absperrklappe VFY-WA DN 50, 230V, Klappenscheibe, Edelstahl, mit Flansch

Die Danfoss Motorische Absperrklappe VFY-WA DN 50 ist eine robuste und zuverlässige Lösung für die präzise Regelung von Flüssigkeitsströmen in verschiedenen Anlagen. Ausgestattet mit einer Klappenscheibe aus Edelstahl und einem elektrischen Drehantrieb für 230V, eignet sich diese Absperrklappe ideal für Zirkulationswasser, Trinkwasser sowie glykolhaltiges Kaltwasser mit bis zu 50 % Glykolanteil. Die Nenndruckstufe PN 16 und der Nenndurchmesser DN 50 ermöglichen einen vielseitigen Einsatz in Heizungs-, Klima- und Lüftungssystemen.

Welche Konstruktionsmerkmale ermöglichen eine hohe Leistung?

Die Absperrklappe verfügt über eine aus einem Stück gefertigte Keilwelle, die in Verbindung mit einer Kugelscheibe eine hohe Drehmomentübertragung ermöglicht. Dies führt zu einer schnellen Reaktion und einem minimalen Rückschlag im Betrieb. Für eine langfristige Zuverlässigkeit sind oben und unten Wälzlager verbaut. Die Ausblassicherung der Welle mit einem Sicherheitssprengring sorgt zudem für eine sichere Wartung.

Welche Betriebs- und Schutzfunktionen sind integriert?

Der aufgebaute elektrische Drehantrieb vom Typ ER20 kann über ein 2-Punkt (Auf/Zu) oder 3-Punkt Stellsignal angesteuert werden. Eine mechanische Handverstellung ist ebenso möglich wie eine Positionsanzeige am Handversteller. Die kraftabhängige Abschaltung des Drehantriebs in den Endlagen dient als Überlastungsschutz und wird durch einen Drehmomentbegrenzer ergänzt. Die Absperrklappe bietet eine Schutzart von IP66 gemäß DIN EN 60529 und ist mit zwei potenzialfreien Endlageschaltern (SPDT) mit einer maximalen Schaltleistung von 5A ausgestattet.

Für welche Medien und Temperaturbereiche ist die Absperrklappe geeignet?

Die Absperrklappe ist für den Einsatz mit Zirkulationswasser, Trinkwasser oder glykolhaltigem Kaltwasser mit bis zu 50 % Glykolanteil konzipiert. Der Fördermedientemperaturbereich liegt zwischen -10 °C und 130 °C. Die Umgebungstemperatur für den Betrieb beträgt -10 °C bis 55 °C. Eine Leckrate A nach PED 2016/48/EU und EN12266-1 stellt sicher, dass keine sichtbare Leckage auftritt.

Welche Materialien kommen zum Einsatz?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-GJL-250. Die Klappenscheibe ist aus rostfreiem Edelstahl gefertigt, während die Spindel aus Edelstahl (AISI 420) besteht. Eine EPDM-Dichtung sorgt für die Abdichtung. Weitere Komponenten umfassen einen Sprengring aus Stahl XC75/Edelstahl, O-Ringe aus Nitril/Viton und Führungsbuchsen aus verzinktem Stahl mit PTFE.

Technische Daten

• Nenndurchmesser: DN 50
• Nenndruckstufe: PN 16
• kvs-Wert: 79 m3/h
• Mediumtemperatur: -10 bis 130 °C
• Nennspannung: 230 V
• Leistungsaufnahme: 15 W
• Stellzeit: 12s/90
• Stellkraft: 20 Nm
• Schutzart: IP66
• Werkstoff Gehäuse: Gusseisen EN-GJL-250
• Werkstoff Klappenscheibe: Edelstahl

Die Danfoss Motorische Absperrklappe VFY-WA DN 50 mit ihrem robusten Gusseisengehäuse und der Edelstahl-Klappenscheibe bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Anwendungen. Mit einer Nennspannung von 230 V, einem kvs-Wert von 79 m3/h und einem Temperaturbereich von -10 bis 130 °C ist sie für eine Vielzahl von Medien und Betriebsbedingungen ausgelegt und stellt eine präzise Regelung sicher.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G7400
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Elektromotor
• Werkstoffgüte Spindel: Edelstahl 304 (1.4301)
• Druckstufe Artikel: PN 16
• Baulänge: 43
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Max. Druckunterschied als Endventil: 16
• Durchlass: 50
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Kvs-Wert: 79
• Material Spindel: rostfreier Stahl
• Anschlüsse: Wafertyp
• Mediumtemperatur (Dauerbetrieb): 130
• Nenndurchmesser: DN 50
• Material Klappenblatt: rostfreier Stahl
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
