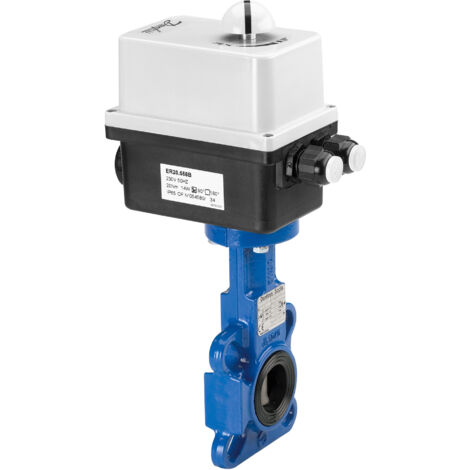

Danfoss Motorische Absperrklappe VFY-WA DN 50, 24V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Danfoss Motorische Absperrklappe VFY-WA DN 50, 24V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Die Danfoss Motorische Absperrklappe VFY-WA DN 50 ist eine robuste und zuverlässige Lösung für die präzise Steuerung von Flüssigkeitsströmen in verschiedenen Anwendungen. Ausgestattet mit einem elektrischen Stellantrieb vom Typ ER20 und einer Nennspannung von 24 V, eignet sich diese Absperrklappe ideal für den Einsatz in Heizungs-, Klima- und Lüftungssystemen sowie in der Gebäudetechnik. Die epoxidbeschichtete Klappenscheibe und die EPDM-Dichtung ermöglichen eine hohe Beständigkeit gegenüber Medien wie Zirkulationswasser, Trinkwasser oder glykolhaltigem Kaltwasser mit bis zu 50 % Glykolanteil.

Wie ist die Konstruktion der Absperrklappe gestaltet?

Die Absperrklappe verfügt über eine aus einem Stück gefertigte Keilwelle, die mit einer Kugelscheibe verbunden ist. Diese Konstruktion ermöglicht eine hohe Drehmomentübertragung, was zu einer schnellen Reaktion und minimalem Rückschlag führt. Wälzlager an der Ober- und Unterseite tragen zur langfristigen Zuverlässigkeit bei. Für eine sichere Wartung ist die Welle mit einer Ausblassicherung und einem Sicherheitssprengring ausgestattet. Die komplette Installation erfolgt bereits im Werk, sodass die Absperrklappe montagefertig geliefert wird.

Welche Funktionen bietet der elektrische Stellantrieb?

Der elektrische Drehantrieb vom Typ ER20 bietet vielfältige Funktionen für eine flexible Steuerung. Ein Handbetrieb ist jederzeit möglich. Eine Positionsanzeige am Handversteller informiert über den aktuellen Öffnungsgrad der Klappe. Der integrierte Drehmomentbegrenzer, realisiert durch eine kraftabhängige Abschaltung des Drehantriebs in den Endlagen, schützt vor Überlastung. Das Stellsignal kann als 2-Punkt (Auf/Zu) oder 3-Punkt-Schritt erfolgen. Zudem sind zwei potenzialfreie Endlageschalter (SPDT) vorhanden, und die Drehrichtung ist wählbar.

Für welche Medien und Temperaturen ist die Absperrklappe geeignet?

Die Absperrklappe ist für den Einsatz mit Zirkulationswasser, Trinkwasser und glykolhaltigem Kaltwasser mit einem Glykolanteil von bis zu 50 % konzipiert. Der Fördermedientemperaturbereich liegt zwischen -10 °C und 130 °C. Die Umgebungstemperatur für den Betrieb des Stellantriebs kann ebenfalls von -10 °C bis 55 °C reichen.

Welche Materialien kommen zum Einsatz?

Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-GJL-250. Die Klappenscheibe ist aus Sphäroguss EN-GJS-400-15 (GGG40) gefertigt und epoxidbeschichtet, was eine hohe Korrosionsbeständigkeit sicherstellt. Die Spindel besteht aus Edelstahl (AISI 420). Als Dichtungsmaterial wird EPDM verwendet, ergänzt durch O-Ringe aus Nitril/Viton und Führungsbuchsen aus verzinktem Stahl mit PTFE. Der Sprengring ist aus Stahl XC75 oder Edelstahl gefertigt.

Technische Daten

• Nenndurchmesser: DN 50
• Nenndruckstufe: PN 16
• kVS-Wert: 79 m³/h
• Nennspannung: 24 V
• Leistungsaufnahme: 15 W
• Stellkraft: 20 Nm
• Stellzeit: 12s/90
• Umgebungstemperatur: -10 bis 55 °C
• Fördermedientemperatur: -10 bis 130 °C
• Schutzart: IP66
• Dichtung: EPDM

Die Danfoss Motorische Absperrklappe VFY-WA DN 50 mit 24 V Versorgungsspannung bietet eine hohe Betriebssicherheit und präzise Regelung für anspruchsvolle Anwendungen. Mit einem kVS-Wert von 79 m³/h und einer robusten Konstruktion aus Gusseisen und epoxidbeschichtetem Sphäroguss ist sie eine langlebige Komponente für die effiziente Steuerung von Flüssigkeitsströmen in einem breiten Temperaturbereich von -10 bis 130 °C.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B8450
• Bedienung: Elektromotor
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
