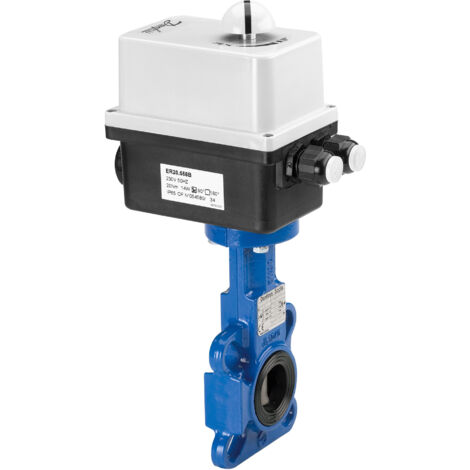

Danfoss Motorische Absperrklappe VFY-WA DN 65, 24V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Danfoss Motorische Absperrklappe VFY-WA DN 65, 24V, Klappenscheibe, Epoxidbeschichtet, mit Flansch

Die Danfoss Motorische Absperrklappe VFY-WA DN 65 mit 24 V elektrischem Stellantrieb ist eine robuste und präzise Lösung zur Durchflussregelung in Rohrleitungen. Ausgestattet mit einer epoxidbeschichteten Klappenscheibe und einem Flanschanschluss, eignet sich dieses Modell für den Einsatz in Systemen mit Zirkulationswasser, Trinkwasser oder glykolhaltigem Kaltwasser mit bis zu 50 % Glykolanteil. Sie ist für Fördermedientemperaturen von -10 bis 130 °C ausgelegt.

Welche Konstruktionsmerkmale zeichnen die Absperrklappe aus?

Die Absperrklappe VFY-WA verfügt über eine aus einem Stück gefertigte Keilwelle, die mit einer Kugelscheibe verbunden ist. Diese Konstruktion ermöglicht eine hohe Drehmomentübertragung, was eine schnelle Reaktion und minimalen Rückschlag bietet. Die langfristige Betriebssicherheit wird durch Wälzlager an der oberen und unteren Position der Welle unterstützt. Für eine sichere Wartung ist die Welle mit einer Ausblassicherung und einem Sicherheitssprengring versehen. Eine mechanische Handverstellung ist möglich, die mit einer kraftabhängigen Abschaltung in den Endlagen ausgestattet ist, um den Antrieb vor Überlastung zu schützen. Ein Positionsanzeiger informiert über die aktuelle Stellung der Klappe.

Welche technischen Eigenschaften besitzt der elektrische Stellantrieb?

Der integrierte elektrische Drehantrieb vom Typ ER60 arbeitet mit einer Versorgungsspannung von 24 V bei 50/60 Hz und hat eine Leistungsaufnahme von 15 W. Das Eingangssignal kann als 2-Punkt (Auf/Zu) oder 3-Punkt-Schritt erfolgen. Die Stellzeit beträgt 12 Sekunden für 90 Grad, bei einer Stellkraft von 20 Nm. Die Drehrichtung ist wählbar, und zwei potenzialfreie Endlageschalter (SPDT) ermöglichen eine maximale Schaltleistung von 5 A. Die Schutzart des Antriebs ist IP66 gemäß DIN EN 60529, und die Schutzklasse entspricht II gemäß DIN EN 60730-1. Die Einbaulage kann von stehend bis liegend variieren. Die komplette Installation erfolgt werkseitig, sodass die Einheit montagebereit geliefert wird.

Für welche Medien und Materialien ist die Absperrklappe geeignet?

Die Absperrklappe ist für eine Nenndruckstufe von PN 16 ausgelegt und weist eine Leckrate der Klasse A nach PED 2016/48/EU und EN 12266-1 auf, was keine sichtbare Leckage bedeutet. Das Gehäuse besteht aus Gusseisen EN-GJL-250, die Klappenscheibe aus epoxidbeschichtetem Sphäroguss EN-GJS-400-15 (GGG40) und die Spindel aus Edelstahl (AISI 420). Die Dichtung ist aus EPDM gefertigt, während der O-Ring aus Nitril/Viton besteht. Als Fördermedien können Zirkulationswasser, Trinkwasser oder glykolhaltiges Kaltwasser mit bis zu 50 % Glykolanteil verwendet werden.

Technische Daten

• Nenndurchmesser: DN 65
• Nenndruckstufe: PN 16
• kvs-Wert: 174 m³/h
• Fördermedientemperatur: -10 bis 130 °C
• Umgebungstemperatur: -10 bis 55 °C
• Versorgungsspannung: 24 V; 50/60 Hz
• Leistungsaufnahme: 15 W
• Stellkraft: 20 Nm
• Schutzart: IP66
• Material Gehäuse: Gusseisen EN-GJL-250
• Material Klappenscheibe: Epoxidbeschichteter Sphäroguss EN-GJS-400-15 (GGG40)
• Dichtung: EPDM

Die Danfoss Motorische Absperrklappe VFY-WA DN 65 mit 24 V Antrieb bietet eine zuverlässige und präzise Absperrung für diverse Wasseranwendungen. Mit robusten Materialien, einem effizienten elektrischen Antrieb und umfangreichen Schutzfunktionen trägt sie zur Langlebigkeit und Betriebssicherheit bei. Sie ist für Temperaturen bis 130 °C und eine Druckstufe von PN 16 geeignet und stellt eine leistungsfähige Komponente für moderne Haustechniksysteme dar.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B8451
• Bedienung: Elektromotor
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
