Allgemeine Beschreibung

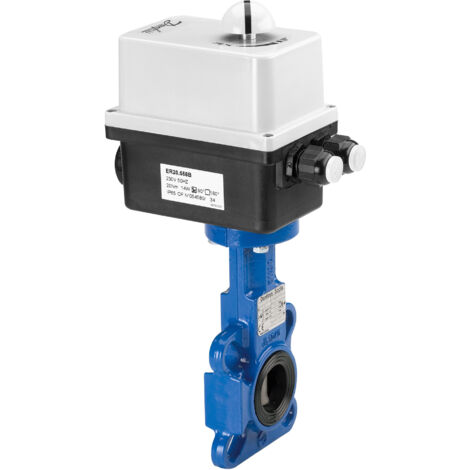

Die Danfoss Motorische Absperrklappe VFY-WA DN 80 ist eine hochwertige Absperrklappe mit elektrischem Stellantrieb, die für eine zuverlässige Steuerung von Medien in Heizungs- und Kühlanlagen entwickelt wurde. Sie verfügt über eine Klappenscheibe, die entweder aus rostfreiem Edelstahl oder epoxidbeschichtetem Sphäroguss gefertigt ist. Die Klappe ist für den Einsatz mit Zirkulationswasser, Trinkwasser oder glykolhaltigem Kaltwasser bis zu 50 % Glykolanteil geeignet.Technische daten
- Nennspannung: 24 V; 50 Hz/60 Hz
- Leistungsaufnahme: 45 W
- Drehmoment: 20–600 Nm
- Temperaturbereich: -10 bis 130 °C (EP-Klappenscheibe: -10 bis 120 °C)
- Nenndurchmesser: DN 80
- kvs-Wert: 275 m³/h
- Nenndruckstufe: PN 16
- Schutzart: IP 66/68
- Umgebungstemperatur: -10 bis 55 °C
- Stellzeit: 7 s/90°
- Stellkraft: 35 Nm
- Schaltleistung: 5 A
- Leckrate: A, nach PED 2016/48/EU, EN12266-1 (keine sichtbare Leckage)
Kompatibilität und Zubehör
- Geeignet für Medien: Zirkulationswasser, Trinkwasser, glykolhaltiges Kaltwasser
- Montage: Komplett im Werk installiert und bereit zur Montage
Installation
- Einbaulage: stehend bis liegend
- Anschluss: Zentrierlöcher (Einklemmklappe, Zwischenflansch)
Anwendung
- Steuerung von Heizungs- und Kühlanlagen
- Absperrung von Medien in Rohrleitungssystemen
Weitere Informationen
- Mechanische Handverstellung mit kraftabhängiger Abschaltung des Drehantriebs in den Endlagen (Überlastungsschutz)
- Positionsanzeige am Handversteller
- Fabrikat: Danfoss
- Typ: VFY-WA DN80/24/EP
- Bestell-Nr.: 065B8452
