Allgemeine Beschreibung

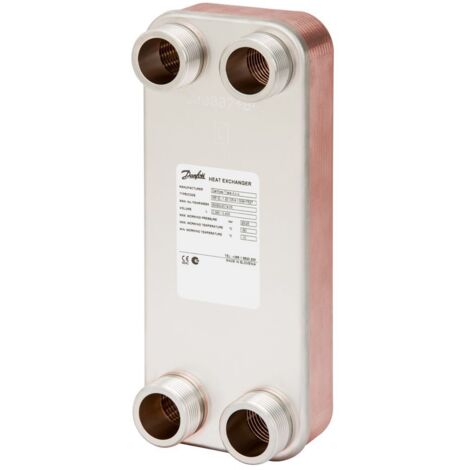

Der Danfoss gelötete Wärmeübertrager MPHE XB 12H-1 100 PN 25 G 5/4" ist ein innovativer Plattenwärmeübertrager, der für Fernwärme-, Fernkälte- und andere Heizungsanwendungen konzipiert wurde. Dank der einzigartigen MicroPlateTM-Technologie bietet dieser Wärmeübertrager eine verbesserte Wärmeübertragung und eine längere Lebensdauer. Die Konstruktion ermöglicht Energie- und Kosteneinsparungen sowie einen geringeren Druckverlust.Technische daten
- Betriebsdruck Seite 1 (max.): 25 bar
- Betriebsdruck Seite 2 (max.): 25 bar
- Zulässige Temperatur (min.): -10 °C
- Zulässige Temperatur (max.): 180 °C
- Anzahl der Platten: 100
- Plattentyp: H
- Werkstoff: rostfreier Stahl (EN 1.4404)
- Volumenstrom Primär: 150 l/h
- Volumenstrom Sekundär: 150 l/h
- Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
- Nenndurchmesser sekundär: 1 1/4 Zoll (32 mm)
- Mit Dämmschale: nein
- Max. Druckdifferenz bei 20 °C: 25
- Baulänge: 118 mm
- Bauhöhe: 286 mm
- Bautiefe: 118 mm
- Mittenabstand Anschlüsse: 234 mm
Kompatibilität und Zubehör
- Geeignet für Dämmschale: ja
- Seitliche Anschlussmöglichkeit: ja
Weitere Informationen
- Zulassung: Druckgeräte-Richtlinie 97/23/EG (DGRL)
- Gefertigt nach DIN ISO 9001
- CE-geprüft gemäß Druckgeräterichtlinie 97/23/EG (PED)
- Fabrikat: Danfoss
- Hersteller-Artikelnummer: 004H7567
