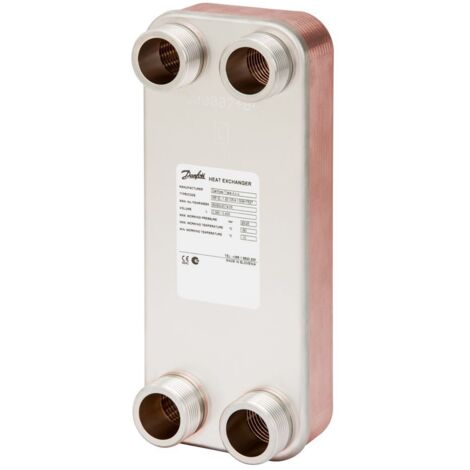

Name: Danfoss gelöteter Wärmeübertrager MPHE XB 12M-1 70 PN 25 G 5/4" A x 25mm
Brand: DANFOSS
SKU: 004H7549
Availability: OutOfStock

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Danfoss gelötete Wärmeübertrager MPHE XB 12M-1 70 PN 25 G 5/4" ist ein innovativer Plattenwärmeübertrager, der für Fernwärme-, Fernkälte- und andere Heizungsanwendungen konzipiert wurde. Mit seiner einzigartigen MicroPlateTM-Technologie bietet er eine verbesserte Wärmeübertragung und eine längere Lebensdauer. Die Konstruktion ermöglicht Energie- und Kosteneinsparungen sowie einen geringeren Druckverlust.

Technische daten

Betriebsdruck Seite 1 (max.): 25 bar

Betriebsdruck Seite 2 (max.): 25 bar

Zulässige Temperatur (min.): -10 °C

Zulässige Temperatur (max.): 180 °C

Anzahl der Platten: 70

Plattentyp: M

Werkstoff: rostfreier Stahl (EN 1.4404)

Volumenstrom Primär: 150 l/h

Volumenstrom Sekundär: 150 l/h

Nenndurchmesser primär: 1 1/4 Zoll (32 mm)

Nenndurchmesser sekundär: 1 1/4 Zoll (32 mm)

Max. Druckdifferenz bei 20 °C: 25

Baulänge: 118 mm

Bauhöhe: 286 mm

Bautiefe: 118 mm

Mit Dämmschale: nein

Werkstoff Lotmaterial: Kupfer

Seitliche Anschlussmöglichkeit: ja

Wärmetauscher vollversiegelt: ja

Kompatibilität und Zubehör

Verfügbar in 1-Kreis- (mit vier Anschlüssen) und 2-Kreis-Ausführung (mit sechs Anschlüssen)

Plattenprägungen: H, M und L

Weitere Informationen

Zulassung: Druckgeräte-Richtlinie 97/23/EG (DGRL)

Gefertigt nach DIN ISO 9001

CE-geprüft gemäß Druckgeräterichtlinie 97/23/EG (PED)

Berechnung und Werkstoffe entsprechend den AD-Merkblättern

Berechnungssoftware „Hexact“ verfügbar unter hexact.danfoss.com

Eigenschaften

Marke
DANFOSS
Länge
11.8 cm
Breite
11.8 cm
Höhe
28.6 cm
Gewicht
7215 g
