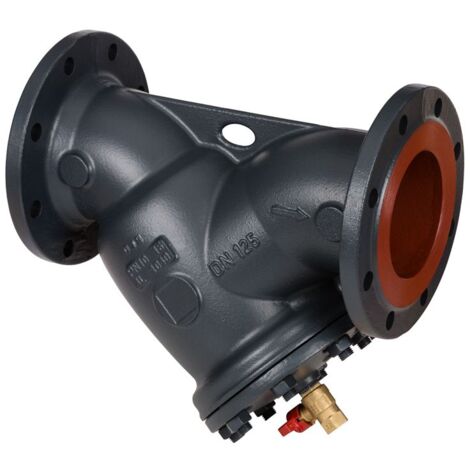

Danfoss Schmutzfänger FVF, DN 125-16 DN 125, PN 16, Kvs 340, mit Flansch

Danfoss Schmutzfänger FVF, DN 125-16 DN 125, PN 16, Kvs 340, mit Flansch

Der Danfoss Schmutzfänger FVF DN 125 ist eine robuste Komponente für Heiz-, Fernwärme- und Kühlsysteme. Mit einer Druckstufe von PN 16 und einem Kvs-Wert von 340 ist dieser Schmutzfänger mit Flanschanschluss konzipiert, um empfindliche Anlagenteile vor Verunreinigungen zu schützen. Er ist für einen Temperaturbereich von −10 bis 200 °C geeignet und verarbeitet Medien wie Wasser, Wasser-Glykolgemische, Dampf und nicht brennbare Gase.

Wofür wird der Danfoss Schmutzfänger FVF eingesetzt?

Der Schmutzfänger FVF von Danfoss dient dazu, Verunreinigungen wie Schweißperlen, Späne oder Sand aus Heiz- und Kühlmitteln zurückzuhalten. Durch die Vorschaltung des Schmutzfängers werden kritische Komponenten wie Messgeräte, Pumpen oder Regelventile vor Beschädigungen durch Fremdpartikel bewahrt. Dies trägt zur Langlebigkeit und Betriebssicherheit der gesamten Anlage bei. Der Einsatzbereich erstreckt sich über Heiz-, Fernwärme- und Kühlsysteme sowie weitere industrielle Anwendungen.

Welche Materialien und Anschlüsse zeichnen den Schmutzfänger aus?

Das Gehäuse des Danfoss Schmutzfängers FVF besteht aus Grauguss EN-GJL 250 (GG-25), was eine hohe Stabilität und Beständigkeit sicherstellt. Das Sieb ist aus Edelstahl gefertigt, um eine effektive Filterung und Korrosionsbeständigkeit zu ermöglichen. Der Anschluss erfolgt über Flansche nach DIN EN 1092-2, was eine sichere und normgerechte Integration in bestehende Rohrleitungssysteme ermöglicht. Der Schmutzfänger kann optional mit einem Magnetabscheider oder einem Kugelhahn kombiniert werden, wobei ein Kugelhahn eine schnelle Reinigung des Siebes ermöglicht. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Welche technischen Spezifikationen bietet der Schmutzfänger?

Dieser Danfoss Schmutzfänger FVF ist für einen Nenndurchmesser von DN 125 und eine Druckstufe von PN 16 ausgelegt. Der Kvs-Wert beträgt 340. Die zulässige Temperaturspanne für Medien wie Wasser, Wasser mit bis zu 30 % Glykol, Dampf und nicht brennbare Gase liegt bei −10 bis 200 °C. Die Schrägsitzform des Schmutzfängers unterstützt eine effiziente Funktion.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Kvs-Wert: 340
• Zulässige Temperatur: −10 bis 200 °C
• Gehäusematerial: Grauguss EN-GJL 250 (GG-25)
• Siebmaterial: Edelstahl
• Anschluss: Flansch nach DIN EN 1092-2
• Medien: Wasser, Wasser mit Glykol 30%, Dampf, nicht brennbare Gase

Der Danfoss Schmutzfänger FVF DN 125 mit PN 16 und einem Kvs-Wert von 340 ist eine zuverlässige Lösung zum Schutz sensibler Anlagenkomponenten. Seine robuste Bauweise aus Grauguss und Edelstahl sowie die Flanschverbindung nach DIN EN 1092-2 stellen eine langlebige und sichere Integration in Heiz-, Fernwärme- und Kühlsysteme sicher. Die breite Medienkompatibilität und der Temperaturbereich von −10 bis 200 °C unterstreichen die vielseitige Einsetzbarkeit dieses Schmutzfängers.

Produktspezifikation

• Hersteller-Artikelnummer: 065B7749
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: FVF
• Hersteller-Serie: Zusatzprodukte
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Kvs-Wert: 340
• Nenndurchmesser: DN 125
