Danfoss Schmutzfänger FVF, DN 150-25 DN 150, PN 25, Kvs 526, mit Flansch

Danfoss Schmutzfänger FVF, DN 150-25 DN 150, PN 25, Kvs 526, mit Flansch

Der Danfoss Schmutzfänger FVF mit einem Nenndurchmesser von DN 150 und einem Nenndruck von PN 25 ist eine robuste Komponente für den Einsatz in Heiz-, Fernwärme- und Kühlsystemen. Mit einem Kvs-Wert von 526 und Flanschanschluss ist er darauf ausgelegt, Verunreinigungen wie Schweißperlen, Späne und Sand zuverlässig zurückzuhalten und empfindliche Anlagenteile vor Beschädigungen zu schützen.

Wozu dient der Danfoss Schmutzfänger FVF?

Der Schmutzfänger FVF von Danfoss schützt kritische Komponenten wie Messgeräte, Pumpen und Regelventile vor Beschädigungen durch Fremdpartikel, die in Heiz- oder Kühlmitteln mitgeführt werden können. Durch seine Vorschaltung wird die Funktionsfähigkeit der nachfolgenden Anlagenteile sichergestellt und deren Lebensdauer verlängert. Er findet Anwendung in Heiz-, Fernwärme- und Kühlsystemen sowie in vielen weiteren Bereichen.

Wie ist der Schmutzfänger aufgebaut und wie funktioniert er?

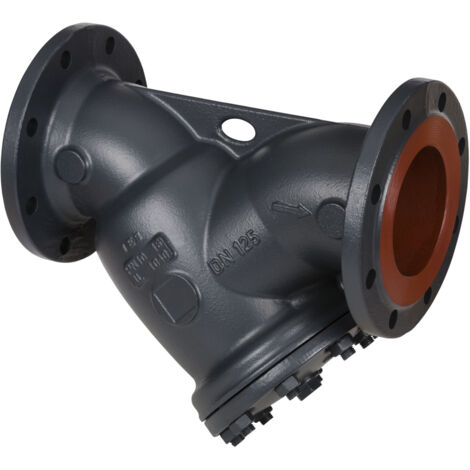

Der Danfoss Schmutzfänger FVF ist in Schrägsitzform konstruiert. Das Gehäuse besteht aus Grauguss EN-GJL 250 (GG-25) und das Sieb aus Edelstahl, was eine hohe Beständigkeit und Langlebigkeit ermöglicht. Für eine schnelle und einfache Reinigung kann der Schmutzfänger optional mit einem Kugelhahn oder einem Magnetabscheider ausgerüstet werden, um angesammelte Partikel effizient zu entfernen.

Für welche Medien und Temperaturbereiche ist der Schmutzfänger geeignet?

Dieser Schmutzfänger ist für den Einsatz mit Zirkulationswasser, Wasser-Glykolgemischen (bis 30%), Dampf und nicht brennbaren Gasen konzipiert. Die zulässigen Betriebstemperaturen liegen bei Zirkulationswasser und Wasser-Glykolgemischen zwischen -10 °C und 150 °C bei PN 16, sowie zwischen -20 °C und 150 °C bei PN 25. Der Anschluss erfolgt über Flansche nach DIN EN 1092-2. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Nenndurchmesser: DN 150
• Nenndruck: PN 25
• Kvs-Wert: 526
• Zulässige Temperatur (Zirkulationswasser/Wasser-Glykolgemisch): -10 bis 150 °C (PN 16), -20 bis 150 °C (PN 25)
• Medien: Wasser, Wasser mit Glykol 30%, Dampf, nicht brennbare Gase
• Gehäusematerial: Grauguss EN-GJL 250 (GG-25)
• Siebmaterial: Edelstahl
• Anschluss: Flansch nach DIN EN 1092-2
• Bauform: Schrägsitzform

Der Danfoss Schmutzfänger FVF DN 150, PN 25 mit einem Kvs-Wert von 526 bietet eine effektive Lösung zum Schutz sensibler Anlagenkomponenten in Heiz-, Fernwärme- und Kühlsystemen. Seine robuste Bauweise aus Grauguss und Edelstahl sowie die Kompatibilität mit verschiedenen Medien und den spezifischen Temperaturbereichen stellen eine langlebige und effiziente Funktion sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065B7780
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: FVF
• Hersteller-Serie: Zusatzprodukte
• Kvs-Wert: 526
• Nenndurchmesser: DN 150
