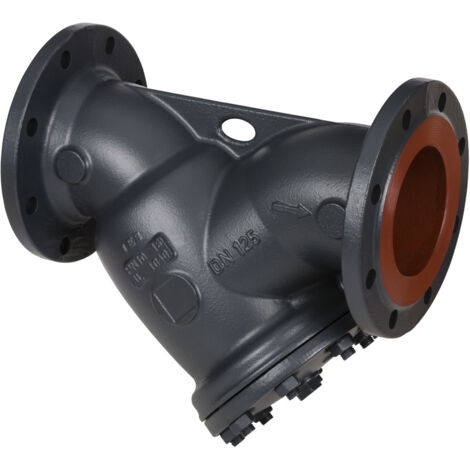

Danfoss Schmutzfänger FVF, DN 40-16 DN 40, PN 16, Kvs 33, mit Flansch

Danfoss Schmutzfänger FVF, DN 40-16 DN 40, PN 16, Kvs 33, mit Flansch

Der Danfoss Schmutzfänger FVF ist ein essenzielles Bauteil für Heiz-, Fernwärme- und Kühlsysteme. Mit einem Nenndurchmesser von DN 40 und einer Druckstufe von PN 16 ist dieser Schmutzfänger in Schrägsitzform darauf ausgelegt, empfindliche Systemkomponenten vor Verunreinigungen zu schützen. Er verfügt über einen Kvs-Wert von 33 und ist mit einem Flanschanschluss nach DIN EN 1092-2 ausgestattet.

Was ist die Funktion des Danfoss Schmutzfängers FVF?

Der Schmutzfänger FVF von Danfoss dient dazu, Verunreinigungen wie Schweißperlen, Späne oder Sand effektiv aus Heiz- und Kühlmitteln zurückzuhalten. Durch die Vorschaltung dieses Bauteils werden nachfolgende empfindliche Komponenten wie Messgeräte, Pumpen oder Regelventile vor Beschädigungen durch Fremdpartikel bewahrt. Dies trägt zur Langlebigkeit und Betriebssicherheit der gesamten Anlage bei.

Für welche Medien und Temperaturbereiche ist der Schmutzfänger geeignet?

Der Danfoss Schmutzfänger FVF ist für den Einsatz mit Zirkulationswasser, Wasser-Glykolgemischen (bis 30 % Glykol), Dampf und nicht brennbaren Gasen konzipiert. Bei einer Druckstufe von PN 16 ist der Schmutzfänger für Medientemperaturen von -10 °C bis 150 °C ausgelegt.

Welche Materialien und Anschlüsse zeichnen den Schmutzfänger aus?

Das Gehäuse des Schmutzfängers besteht aus robustem Grauguss EN-GJL 250 (GG-25) und bietet eine hohe Beständigkeit sowie Zuverlässigkeit. Das integrierte Sieb ist aus Edelstahl gefertigt, was eine effektive Filterung und Korrosionsbeständigkeit ermöglicht. Der Anschluss erfolgt über Flansche gemäß DIN EN 1092-2, was eine sichere und normgerechte Installation ermöglicht.

Welche Erweiterungsmöglichkeiten bietet der Schmutzfänger?

Der Schmutzfänger FVF kann optional mit einem Magnetabscheider oder einem Kugelhahn kombiniert werden. Die Integration eines Kugelhahns ermöglicht eine schnelle und unkomplizierte Reinigung des Schmutzfängers, was die Wartung vereinfacht und die Betriebszeit der Anlage optimiert.

Technische Daten

• Nenndurchmesser: DN 40
• Druckstufe: PN 16
• Kvs-Wert: 33
• Zulässige Temperatur (PN 16): -10 °C bis 150 °C
• Gehäusematerial: Grauguss EN-GJL 250 (GG-25)
• Siebmaterial: Edelstahl
• Anschluss: Flansch nach DIN EN 1092-2
• Medien: Wasser, Wasser mit Glykol 30%, Dampf, nicht brennbare Gase
• Bauform: Schrägsitzform

Der Danfoss Schmutzfänger FVF in DN 40 und PN 16 ist eine zuverlässige Lösung zum Schutz von Heiz-, Fernwärme- und Kühlsystemen. Mit seinem Gehäuse aus Grauguss, dem Edelstahlsieb und einem Kvs-Wert von 33 trägt er maßgeblich zur Funktionssicherheit und Effizienz der Anlage bei, indem er Verunreinigungen effektiv zurückhält.

Produktspezifikation

• Hersteller-Artikelnummer: 065B7744
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: FVF
• Hersteller-Serie: Zusatzprodukte
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Kvs-Wert: 33
• Nenndurchmesser: DN 40
