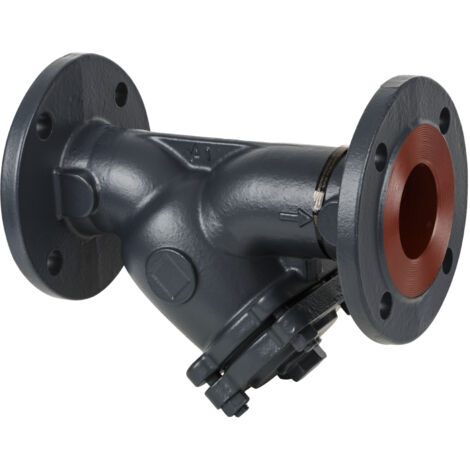

Danfoss Schmutzfänger FVF, DN 65-16 DN 65, PN 16, Kvs 95, mit Flansch

Danfoss Schmutzfänger FVF, DN 65-16 DN 65, PN 16, Kvs 95, mit Flansch

Der Danfoss Schmutzfänger FVF mit Nenndurchmesser DN 65, Druckstufe PN 16 und einem Kvs-Wert von 95 ist speziell für den Einsatz in Heiz-, Fernwärme- und Kühlsystemen konzipiert. Dieses Bauteil schützt empfindliche Anlagenkomponenten wie Messgeräte, Pumpen und Regelventile zuverlässig vor Verunreinigungen wie Schweißperlen, Spänen und Sand, die im Medium mitgeführt werden können. Der Anschluss erfolgt über Flansche nach DIN EN 1092-2.

Welche Funktion erfüllt der Danfoss Schmutzfänger FVF?

Der Schmutzfänger FVF hält Fremdpartikel zurück, die in Heiz- oder Kühlmitteln enthalten sein können. Durch die vorgelagerte Installation werden empfindliche Bauteile vor Beschädigungen geschützt, die durch Schmutzpartikel verursacht werden können. Dies erhöht die Betriebssicherheit und verlängert die Lebensdauer der angeschlossenen Geräte.

Für welche Medien und Temperaturbereiche ist der Schmutzfänger geeignet?

Das Gerät ist für den Einsatz mit Wasser, Wasser-Glykol-Gemischen bis 30 %, Dampf sowie nicht brennbaren Gasen ausgelegt. Die zulässige Betriebstemperatur liegt bei minus 10 bis 150 °C für die Druckstufe PN 16. Das Gehäuse besteht aus Grauguss EN-GJL 250 (GG-25) und das Sieb aus Edelstahl.

Welche Anschlussmöglichkeiten und Ausstattungsoptionen bietet der FVF Schmutzfänger?

Der Danfoss Schmutzfänger FVF ist mit Flanschen nach DIN EN 1092-2 ausgestattet, was eine sichere und normgerechte Installation ermöglicht. Optional kann der Schmutzfänger mit einem Magnetabscheider oder einem Kugelhahn kombiniert werden. Die Integration eines Kugelhahns erleichtert eine schnelle und effiziente Reinigung des Schmutzfängers.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe: PN 16
• Kvs-Wert: 95
• Temperaturbereich (PN 16): −10 bis 150 °C
• Medien: Wasser, Wasser-Glykol-Gemisch bis 30 %, Dampf, nicht brennbare Gase
• Gehäusematerial: Grauguss EN-GJL 250 (GG-25)
• Siebmaterial: Edelstahl
• Anschluss: Flansch nach DIN EN 1092-2
• Bauform: Schrägsitz

Der Danfoss Schmutzfänger FVF DN 65, PN 16 mit einem Kvs-Wert von 95 bietet zuverlässigen Schutz für Heiz-, Fernwärme- und Kühlsysteme gegen Verunreinigungen. Die robuste Bauweise aus Grauguss und Edelstahl sowie die Möglichkeit zur Kombination mit Magnetabscheider oder Kugelhahn bieten eine flexible und wartungsfreundliche Lösung für verschiedene Anwendungen.

Produktspezifikation

• Hersteller-Artikelnummer: 065B7746
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: FVF
• Hersteller-Serie: Zusatzprodukte
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Kvs-Wert: 95
• Nenndurchmesser: DN 65
