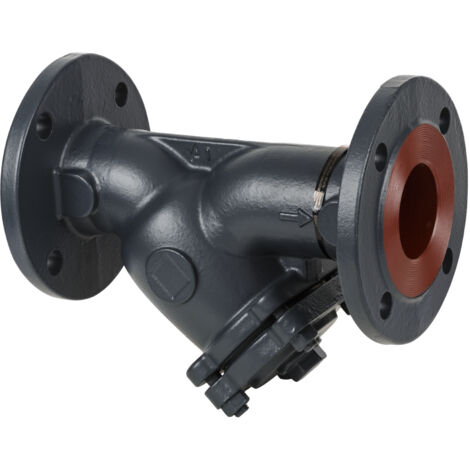

Danfoss Schmutzfänger FVF, DN 80-25 DN 80, PN 25, Kvs 140, mit Flansch

Danfoss Schmutzfänger FVF, DN 80-25 DN 80, PN 25, Kvs 140, mit Flansch

Der Danfoss Schmutzfänger FVF, mit einem Nenndurchmesser von DN 80 und einer Druckstufe von PN 25, ist eine robuste Komponente für Heiz-, Fernwärme- und Kühlsysteme. Mit einem Kvs-Wert von 140 und Flanschanschlüssen nach DIN EN 1092-2 schützt dieses Bauteil empfindliche Systemkomponenten zuverlässig vor Verunreinigungen wie Schweißperlen, Spänen und Sand, die im Medium mitgeführt werden können. Das Gehäuse besteht aus Grauguss EN-GJL 250 (GG-25) und das Sieb aus Edelstahl, was eine lange Lebensdauer in Schrägsitzform sicherstellt.

Wie schützt der Schmutzfänger FVF das System?

Der Schmutzfänger FVF wird vorgeschaltet, um empfindliche Teile wie Messgeräte, Pumpen oder Regelventile vor Beschädigungen durch Fremdpartikel zu bewahren. Er hält Verunreinigungen zurück, die in Heiz- oder Kühlmitteln enthalten sind, und trägt so zur Verlängerung der Lebensdauer und zur Sicherstellung der Funktionalität der Systemkomponenten bei.

Für welche Medien und Temperaturbereiche ist der Schmutzfänger geeignet?

Der Schmutzfänger ist für den Einsatz mit Wasser, Wasser-Glykol-Gemischen bis 30 %, Dampf sowie nicht brennbaren Gasen ausgelegt. Die zulässige Betriebstemperatur für PN 25 liegt im Bereich von -20 °C bis 150 °C bei Zirkulationswasser und Wasser-Glykolgemisch.

Welche Materialien und Anschlussarten zeichnen den Schmutzfänger aus?

Das Gehäuse des Schmutzfängers besteht aus Grauguss EN-GJL 250 (GG-25), bekannt für seine Stabilität und Beständigkeit. Das Sieb ist aus Edelstahl gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Der Anschluss erfolgt über Flansche nach DIN EN 1092-2. Optional kann der Schmutzfänger mit einem Magnetabscheider oder einem Kugelhahn kombiniert werden, wobei der Kugelhahn eine schnelle und einfache Reinigung ermöglicht. Innengewindeanschlüsse sind für den Kugelhahn vorgesehen.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 25
• Kvs-Wert: 140
• Zulässige Temperatur (PN 25): -20 °C bis 150 °C
• Gehäusematerial: Grauguss EN-GJL 250 (GG-25)
• Siebmaterial: Edelstahl
• Anschluss: Flansch nach DIN EN 1092-2
• Bauform: Schrägsitz

Der Danfoss Schmutzfänger FVF mit DN 80, PN 25 und einem Kvs-Wert von 140 bietet eine zuverlässige Lösung zum Schutz von Heiz-, Fernwärme- und Kühlsystemen vor Verunreinigungen. Die robuste Bauweise aus Grauguss und Edelstahl sowie die Eignung für diverse Medien tragen zu einer langen Lebensdauer und einem sicheren Betrieb bei.

Produktspezifikation

• Hersteller-Artikelnummer: 065B7777
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: FVF
• Hersteller-Serie: Zusatzprodukte
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Kvs-Wert: 140
• Nenndurchmesser: DN 80
