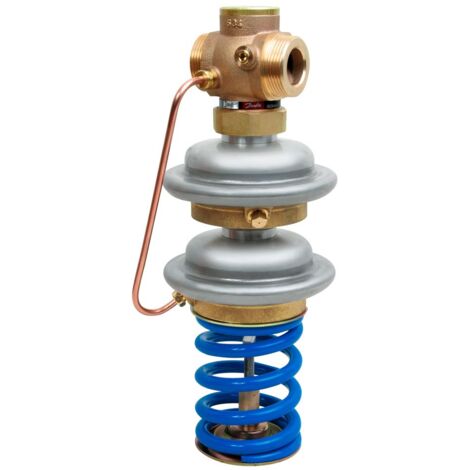

Danfoss Sicherheits-Überströmventil SAVA 15 G 3/4" A, 1-4,5 bar, Kvs 4,0, PN 25

Danfoss Sicherheits-Überströmventil SAVA 15 G 3/4" A, 1-4,5 bar, Kvs 4,0, PN 25

Das Danfoss Sicherheits-Überströmventil SAVA 15 G 3/4" A ist ein drucklos geschlossener Regler ohne Hilfsenergie, der speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Es verhindert durch selbsttätiges Öffnen die Überschreitung des Druckes vor dem Ventil. Mit einem Nenndurchmesser von DN 15, einem Anschluss G 3/4 A, einem Einstellbereich von 1,0 bis 4,5 bar und einem kvs-Wert von 4,0 m³/h bei einem Nenndruck von PN 25 bietet dieses Ventil eine zuverlässige Druckregelung. Es ist normenkonform nach DIN 4747-1 und AGFW - FW 506.

Wie funktioniert das Danfoss SAVA 15 Sicherheits-Überströmventil?

Das Sicherheitsüberströmventil SAVA 15 ist drucklos geschlossen und öffnet bei steigendem Druck. Der Stellantrieb ist mit zwei Stellmembranen ausgeführt: einer Regelmembrane und einer Sicherheitsmembrane. Im Falle einer defekten Regelmembrane wird das Ventil über die Sicherheitsmembrane geöffnet, um die Systemfunktion sicherzustellen. Der Regler besteht aus einem Stellventil, dem Antrieb mit den zwei Stellmembranen und einer Sollwertfeder zur präzisen Einstellung des Drucks.

Welche Materialien sorgen für die Langlebigkeit des Danfoss SAVA 15?

Für eine hohe Beständigkeit und Zuverlässigkeit sind die Komponenten des Danfoss SAVA 15 aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Rotguss CuZn40Pb2 (RG5), der Ventilkegel aus Messing CuZn40Pb2 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Die Kegeldichtung ist aus EPDM gefertigt. Der Stellantrieb verwendet Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As. Die Regelmembran ist aus gewebeverstärktem EPDM.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Danfoss Sicherheits-Überströmventil SAVA 15 ist primär für den Einsatz in Fernwärmeanlagen vorgesehen. Es ist für Medien wie Kreislaufwasser sowie Wasser-Glykol-Gemische mit einem Glykolanteil von bis zu 30 % geeignet. Der Temperaturbereich des Ventils liegt zwischen 2 °C und 150 °C. Die Anschlussart erfolgt über ein Außengewinde nach DIN ISO 228/1. Das Ventil ist bauteilgeprüft nach AGFW Arbeitsblatt FW 05.

Welche Druck- und Anschlussoptionen bietet das SAVA 15?

Das Sicherheits-Überströmventil ist für einen Nenndruck (PN) von 25 ausgelegt und kann einen maximalen Differenzdruck von 20 bar bewältigen. Der einstellbare Sollwertbereich liegt zwischen 1,0 und 4,5 bar. Der Anschluss erfolgt über ein Außengewinde G 3/4 A. Das Ventil ist auch in weiteren Nennweiten von DN 15 bis DN 50 mit verschiedenen Anschlussarten wie Anschweißende, Anschraubende und Flansch erhältlich.

Technische Daten

• Nennweite: DN 15
• Anschluss: Außengewinde G 3/4 A
• kvs-Wert: 4,0 m³/h
• Nenndruck (PN): 25
• Maximaler Differenzdruck: 20 bar
• Einstellbereich Sollwert: 1,0 bis 4,5 bar
• Temperaturbereich: 2 bis 150 °C
• Medien: Kreislaufwasser, Wasser-Glykol-Gemisch bis 30 %
• Werkstoff Gehäuse: Bronze (Rotguss CuZn40Pb2, RG5)
• Werkstoff Ventilkegel: Messing (CuZn40Pb2)
• Werkstoff Ventilsitz: Edelstahl (W.-Nr. 1.4571)
• Kegeldichtung: EPDM
• Werkstoff Stellantrieb: Edelstahl (W.-Nr. 1.4301), Messing (CuZn36Pb2As)

Das Danfoss Sicherheits-Überströmventil SAVA 15 G 3/4" A bietet eine robuste und zuverlässige Lösung zur Druckregelung in Fernwärmeanlagen. Seine Konstruktion mit zwei Stellmembranen und hochwertigen Materialien wie Rotguss und Edelstahl sichert eine lange Lebensdauer und Betriebssicherheit. Mit einem Einstellbereich von 1,0 bis 4,5 bar und einem kvs-Wert von 4,0 m³/h ist es eine effiziente Komponente für Heiz- und Kühlsysteme.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6675
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVA
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 160
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Nenndurchmesser: DN 15
