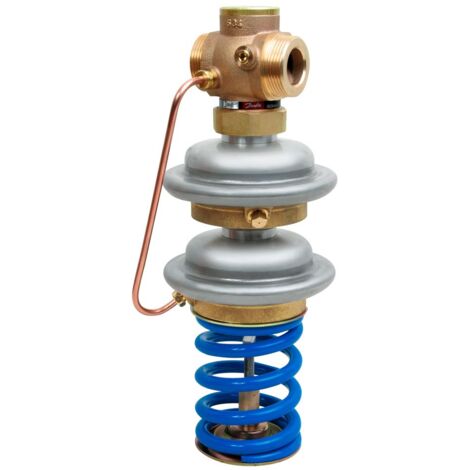

Das Danfoss Sicherheits-Überströmventil SAVA 15 G 3/4" A ist ein drucklos geschlossenes Regulierventil, das bei steigendem Druck selbsttätig öffnet, um eine Überschreitung des Systemdrucks zu verhindern. Es ist primär für den Einsatz in Fernwärmeanlagen konzipiert und eignet sich für Kreislaufwasser sowie Wasser-Glykol-Gemische bis zu 30 %. Mit einem Einstellbereich von 4 bis 11 bar, einem Kvs-Wert von 4,0 m³/h und einem Nenndruck von PN 25 bietet es eine zuverlässige Druckbegrenzung.

Wie funktioniert das Danfoss Sicherheits-Überströmventil SAVA 15?

Das Ventil arbeitet ohne Hilfsenergie und öffnet bei steigendem Druck vor dem Ventil, um eine Druckentlastung zu ermöglichen. Der Stellantrieb ist mit zwei Stellmembranen ausgestattet: einer Regelmembrane und einer Sicherheitsmembrane. Sollte die Regelmembrane ausfallen, übernimmt die Sicherheitsmembrane die Öffnungsfunktion, wodurch die Betriebssicherheit erhöht wird. Der Regler besteht aus einem Stellventil, dem Antrieb mit den zwei Stellmembranen und einer Sollwertfeder zur präzisen Druckeinstellung. Die Konformität nach DIN 4747-1 und AGFW - FW 506 sowie die Bauteilprüfung nach AGFW Arbeitsblatt FW 05 unterstreichen die technische Zuverlässigkeit des Ventils.

Welche Materialien und Eigenschaften zeichnen das Ventil aus?

Das Ventilgehäuse des Danfoss Sicherheits-Überströmventils SAVA 15 besteht aus hochwertigem Rotguss CuZn40Pb2 (RG5), der Ventilkegel aus Messing CuZn40Pb2 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Eine robuste Kegeldichtung aus EPDM sorgt für eine zuverlässige Abdichtung. Der Stellantrieb ist aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As gefertigt. Die Regelmembran besteht aus gewebeverstärktem EPDM. Diese Materialien stellen eine hohe Beständigkeit gegenüber den eingesetzten Medien und den Betriebsbedingungen sicher.

Für welche Betriebsbedingungen ist das Ventil geeignet?

Das Sicherheits-Überströmventil ist für einen Nenndruck von PN 25 ausgelegt und kann in einem Temperaturbereich von 2 bis 150 °C eingesetzt werden. Es ist für Medien wie Heiz- und Kühlwasser sowie Wasser-Glykol-Gemische mit bis zu 30 % Glykolanteil geeignet. Der einstellbare Druckbereich liegt zwischen 4 und 11 bar, wobei das Ventil bei einem maximalen Differenzdruck von 20 bar betrieben werden kann.

Welche Anschlussmöglichkeiten bietet das Ventil?

Das Modell SAVA 15 verfügt über einen Außengewindeanschluss nach DIN ISO 228/1 mit der Größe G 3/4 A und einem Nenndurchmesser von DN 15. Diese Anschlussart ermöglicht eine einfache und sichere Integration in bestehende Rohrleitungssysteme. Weitere Varianten der Baureihe sind für Nennweiten von DN 15 bis DN 50 mit unterschiedlichen Anschlussarten wie Anschweißende, Anschraubende und Flansch erhältlich.

Technische Daten

• Nenndurchmesser: DN 15
• Anschluss: G 3/4 A Außengewinde
• Kvs-Wert: 4,0 m³/h
• Nenndruck: PN 25
• Einstellbereich Druck: 4 bis 11 bar
• Maximaler Differenzdruck: 20 bar
• Temperaturbereich: 2 bis 150 °C
• Medium: Kreislaufwasser, Wasser-Glykol-Gemisch bis 30 %
• Werkstoff Gehäuse: Rotguss CuZn40Pb2 (RG5)
• Bauhöhe: 160

Das Danfoss Sicherheits-Überströmventil SAVA 15 bietet eine zuverlässige Druckbegrenzung in Fernwärmeanlagen und ähnlichen Anwendungen. Mit einem Kvs-Wert von 4,0 m³/h, einem robusten Gehäuse aus Rotguss und einem breiten Temperatur- und Druckbereich von 2 bis 150 °C sowie einem Einstellbereich von 4 bis 11 bar ist es für vielfältige Einsatzbedingungen geeignet und unterstützt die sichere und effiziente Anlagenfunktion.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6681
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVA
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 160
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Nenndurchmesser: DN 15
