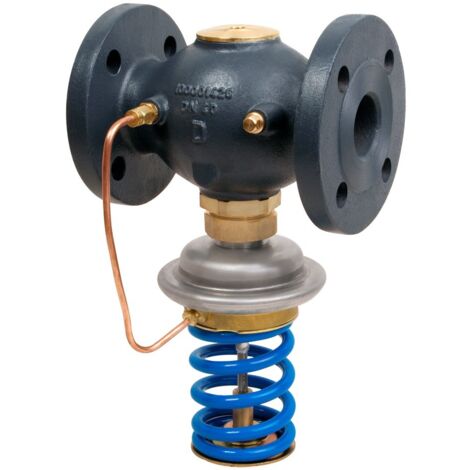

Danfoss Sicherheits-Überströmventil SAVA 32 Flansch, 1-4,5 bar, Kvs 12,5, PN 25

Danfoss Sicherheits-Überströmventil SAVA 32 Flansch, 1-4,5 bar, Kvs 12,5, PN 25

Das Danfoss Sicherheits-Überströmventil SAVA 32 ist ein drucklos geschlossenes Regulierventil, das ohne externe Hilfsenergie arbeitet. Es öffnet selbsttätig bei steigendem Druck, um eine Überschreitung des Systemdrucks zu verhindern. Dieses Ventil ist primär für den Einsatz in Fernwärmeanlagen konzipiert und zeichnet sich durch einen Nenndurchmesser von DN 32, einen Kvs-Wert von 12,5 m³/h und einen einstellbaren Druckbereich von 1,0 bis 4,5 bar bei einem Nenndruck von PN 25 aus.

Wie arbeitet das Danfoss SAVA Sicherheitsüberströmventil?

Das Sicherheitsüberströmventil SAVA ist drucklos geschlossen und öffnet bei steigendem Druck vor dem Ventil. Der Stellantrieb ist mit zwei Stellmembranen ausgestattet: einer Regelmembrane und einer Sicherheitsmembrane. Diese Konstruktion stellt sicher, dass das Ventil auch bei einer Fehlfunktion der Regelmembrane über die Sicherheitsmembrane geöffnet wird. Der Regler besteht aus einem Stellventil, dem Antrieb mit den zwei Stellmembranen und einer Sollwertfeder zur präzisen Druckeinstellung.

Aus welchen Materialien besteht das Ventil für eine hohe Langlebigkeit?

Für eine hohe Beständigkeit und Langlebigkeit sind die Komponenten des Ventils aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt. Eine Kegeldichtung aus EPDM sorgt für zuverlässige Abdichtung. Der Stellantrieb verwendet Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As. Die Regelmembran ist aus gewebeverstärktem EPDM.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Danfoss Sicherheits-Überströmventil SAVA ist für den Einsatz mit Kreislaufwasser sowie Wasser-Glykol-Gemischen mit einem Glykolanteil von bis zu 30 % konzipiert. Es ist für einen Temperaturbereich von 2 °C bis 150 °C ausgelegt, was eine breite Anwendung in Heiz- und Kühlsystemen ermöglicht.

Welche Normen und Prüfungen erfüllt das Ventil?

Das Sicherheitsüberströmventil SAVA erfüllt die Anforderungen der DIN 4747-1 und AGFW - FW 506. Zudem ist es bauteilgeprüft nach AGFW Arbeitsblatt FW 05, was die hohe Qualität und Sicherheit des Produkts unterstreicht.

Technische Daten

• Nennweite: DN 32
• Anschlussart: Flansch nach DIN 2501 Form C
• Kvs-Wert: 12,5 m³/h
• Nenndruck: PN 25
• Einstellbereich Druck: 1,0 - 4,5 bar
• Maximaler Differenzdruck: 16 bar
• Temperaturbereich: 2 - 150 °C
• Medium: Kreislaufwasser / Wasser-Glykol-Gemisch bis 30 %
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Bauhöhe: 235

Das Danfoss Sicherheits-Überströmventil SAVA 32 bietet eine zuverlässige Lösung zur Druckregelung in Fernwärmeanlagen und anderen Heiz- und Kühlsystemen. Seine robuste Bauweise aus Sphäroguss und Edelstahl, kombiniert mit einem präzisen Einstellbereich von 1,0 bis 4,5 bar und einem Kvs-Wert von 12,5 m³/h, ermöglicht eine sichere und effiziente Funktion bei Temperaturen von 2 bis 150 °C. Die Konformität mit relevanten Normen unterstreicht die hohe Qualität dieses PN 25 Ventils.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6687
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVA
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 235
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Nenndurchmesser: DN 32
