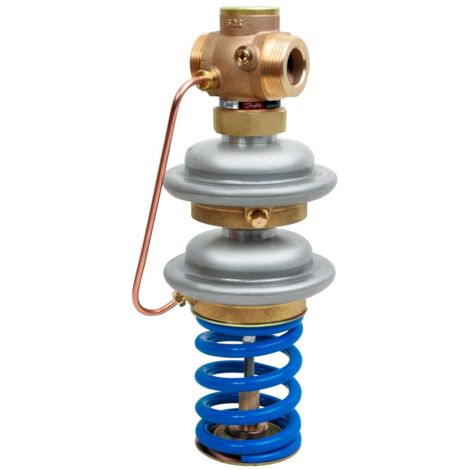

Danfoss Sicherheits-Überströmventil SAVA 32 G 1 3/4" A, 2-7 bar, Kvs 12,5, PN 25

Danfoss Sicherheits-Überströmventil SAVA 32 G 1 3/4" A, 2-7 bar, Kvs 12,5, PN 25

Das Danfoss Sicherheits-Überströmventil SAVA 32 G 1 3/4" A ist ein druckentlastendes Ventil, das bei steigendem Druck öffnet. Es ist bauteilgeprüft nach AGFW Arbeitsblatt FW 05 und eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil. Mit einer Nennweite von DN 32, einem Nenndruck von PN 25 und einem Kvs-Wert von 12,5 m³/h ist es für einen Sollwertbereich von 2 bis 7,5 bar ausgelegt und ideal für Fernwärme- und Heizungsanlagen.

Wie arbeitet das Danfoss Sicherheits-Überströmventil SAVA 32?

Das Ventil öffnet bei steigendem Druck und entlastet das System. Der Antrieb erfolgt über eine Regel- und Sicherheitsmembrane, die den Druck präzise steuert. Der Ventilkegel ist mit einer Weichdichtung aus EPDM ausgestattet, die eine zuverlässige Abdichtung sicherstellt. Die Bauteilprüfung nach AGFW Arbeitsblatt FW 05 bestätigt die Eignung für den Einsatz in Fernwärmeanlagen.

Aus welchen Materialien besteht das Ventil?

Das Ventilgehäuse ist aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3) gefertigt. Der Ventilkegel besteht aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Die Kegeldichtung aus EPDM sorgt für eine zuverlässige Abdichtung. Der Stellantrieb ist aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As gefertigt. Eine gewebeverstärkte EPDM-Regelmembran trägt zur hohen Beständigkeit und Langlebigkeit bei.

Welche technischen Spezifikationen bietet das Ventil?

Das Sicherheits-Überströmventil verfügt über zwei Außengewindeanschlüsse G 1 3/4 A nach DIN ISO 228/1 und einen Nenndurchmesser von DN 32. Es ist für einen Nenndruck von PN 25 und einen maximalen Differenzdruck (dp max.) von 16 bar ausgelegt. Der Kvs-Wert beträgt 12,5 m³/h. Der Sollwert für den Öffnungsdruck ist zwischen 2 und 7,5 bar einstellbar. Das Ventil ist für einen Temperaturbereich von 2 bis 150 °C geeignet. Die Bauhöhe des Ventils beträgt 240.

Technische Daten

• Nenndurchmesser: DN 32
• Anschluss: G 1 3/4 A Außengewinde
• Kvs-Wert: 12,5 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck (dp max.): 16 bar
• Temperaturbereich: 2 bis 150 °C
• Sollwert (Öffnungsdruck): 2 bis 7,5 bar
• Bauhöhe: 240
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Kegeldichtung: EPDM

Das Danfoss Sicherheits-Überströmventil SAVA 32 bietet eine zuverlässige Lösung für die Druckregelung in Heiz- und Kühlkreisläufen. Seine robuste Bauweise aus hochwertigen Materialien wie Sphäroguss und Edelstahl, kombiniert mit einer EPDM-Dichtung, sichert eine lange Lebensdauer. Mit einer Nennweite von DN 32, einem Nenndruck von PN 25 und einem Kvs-Wert von 12,5 m³/h ist es präzise auf die Anforderungen moderner Anlagen abgestimmt und trägt zur Betriebssicherheit bei.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6963
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVA
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 240
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Nenndurchmesser: DN 32
