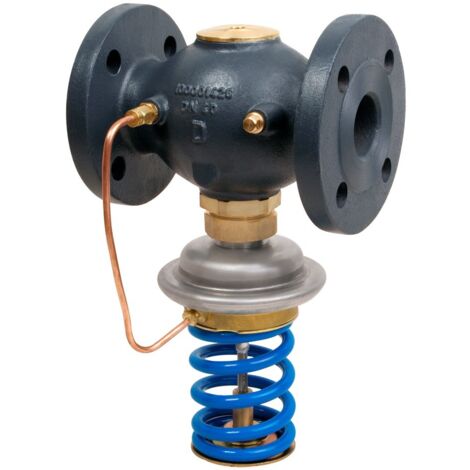

Danfoss Sicherheits-Überströmventil SAVA 40 Flansch, 4-11 bar, Kvs 20, PN 25

Danfoss Sicherheits-Überströmventil SAVA 40 Flansch, 4-11 bar, Kvs 20, PN 25

Das Danfoss Sicherheits-Überströmventil SAVA 40 Flansch ist ein druckgesteuerter Regler ohne Hilfsenergie, der primär in Fernwärmeanlagen eingesetzt wird. Es verhindert durch selbsttätiges Öffnen die Überschreitung des Drucks vor dem Ventil. Das Ventil ist drucklos geschlossen und öffnet bei steigendem Druck im Einstellbereich von 4 bis 11 bar. Mit einem Kvs-Wert von 20,0 m³/h und einem Nenndruck von PN 25 ist es für den Einsatz mit Kreislaufwasser und Wasser-Glykol-Gemischen bis 30 % geeignet.

Wie funktioniert das Sicherheits-Überströmventil SAVA 40?

Das Ventil öffnet automatisch, sobald der Druck vor dem Ventil den eingestellten Sollwert überschreitet. Es ist mit einem Stellantrieb ausgestattet, der zwei Stellmembranen enthält: eine Regelmembrane und eine Sicherheitsmembrane. Bei Ausfall der Regelmembrane übernimmt die Sicherheitsmembrane die Funktion und öffnet das Ventil, um den Druck zu entlasten. Dadurch wird eine sichere Druckbegrenzung ohne externe Energiequelle ermöglicht.

Wie ist das Danfoss SAVA 40 konstruiert?

Das Danfoss Sicherheits-Überströmventil SAVA 40 besteht aus einem Stellventil und einem Antrieb, der mit zwei Stellmembranen ausgestattet ist: einer Regelmembrane und einer Sicherheitsmembrane. Diese doppelte Ausführung stellt sicher, dass das Ventil auch bei einem Defekt der Regelmembrane über die Sicherheitsmembrane geöffnet wird. Der Regler verfügt zudem über eine Sollwertfeder zur präzisen Einstellung des gewünschten Drucks. Das Ventil ist druckentlastet und besitzt einen Kegel mit Weichdichtung, was zu einer hohen Dichtigkeit beiträgt.

Welche Materialien kommen beim SAVA 40 zum Einsatz?

Für das Ventilgehäuse des SAVA 40 wird Sphäroguss EN-GJS-400-18-LT (GGG-40.3) verwendet, ein Material, das für seine Robustheit bekannt ist. Der Ventilkegel besteht aus Edelstahl W.-Nr.1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571, was eine hohe Korrosionsbeständigkeit sicherstellt. Die Kegeldichtung ist aus EPDM gefertigt. Der Stellantrieb setzt sich aus Edelstahl W.Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As zusammen, während die Regelmembran aus gewebeverstärktem EPDM besteht.

Für welche Einsatzbedingungen ist das Ventil geeignet?

Das Sicherheits-Überströmventil ist für Temperaturen von 2 bis 150 °C ausgelegt und kann mit Heiz- und Kühlwasser sowie Wasser-Glykol-Gemischen bis zu 30 % betrieben werden. Es ist für Nenndurchmesser DN 40 mit Flanschanschluss nach DIN 2501 Form C ausgelegt und entspricht dem Nenndruck PN 25. Der maximale Differenzdruck beträgt 16 bar. Die Druckeinstellung erfolgt im Bereich von 4 bis 11 bar.

Welche Normen erfüllt das Sicherheits-Überströmventil?

Das Danfoss Sicherheits-Überströmventil SAVA 40 erfüllt die Anforderungen der DIN 4747-1 und des AGFW - FW 506, was seine Eignung für Fernwärmeanlagen unterstreicht. Es ist zudem bauteilgeprüft nach dem AGFW Arbeitsblatt FW 05, was die Eignung für den Einsatz in Fernwärmeanlagen bestätigt.

Technische Daten

• Nenndurchmesser: DN 40
• Anschlussart: Flansch nach DIN 2501 Form C
• kvs-Wert: 20,0 m³/h
• Nenndruck: PN 25
• Einstellbereich Druck: 4 bis 11 bar
• Maximaler Differenzdruck: 16 bar
• Temperaturbereich: 2 bis 150 °C
• Medien: Heiz- und Kühlwasser, Wasser-Glykol-Gemisch bis 30 %
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Bauhöhe: 240

Das Danfoss Sicherheits-Überströmventil SAVA 40 Flansch bietet eine zuverlässige Lösung zur Druckregelung und zum Schutz von Anlagen, insbesondere in Fernwärmesystemen. Seine robuste Bauweise mit hochwertigen Materialien wie Sphäroguss und Edelstahl sowie die EPDM-Dichtungen stellen eine lange Lebensdauer und Betriebssicherheit sicher. Mit einem Nenndurchmesser von DN 40, einem Nenndruck von PN 25, einem Kvs-Wert von 20,0 m³/h und einem präzisen Einstellbereich von 4 bis 11 bar ist es eine bewährte Komponente für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6691
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVA
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 240
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Nenndurchmesser: DN 40
