Danfoss Sicherheits-Überströmventil SAVA 50 Flansch, 1-4,5 bar, Kvs 25, PN 25

Danfoss Sicherheits-Überströmventil SAVA 50 Flansch, 1-4,5 bar, Kvs 25, PN 25

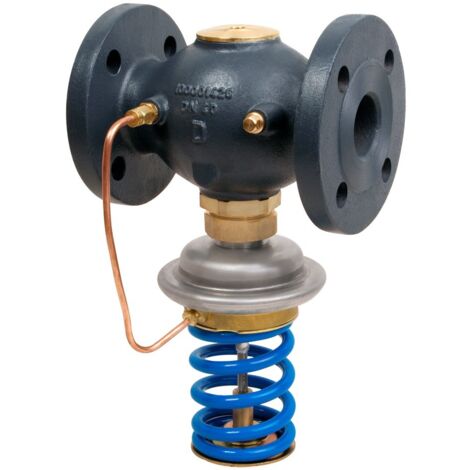

Das Sicherheits-Überströmventil SAVA 50 von Danfoss ist ein drucklos geschlossenes Regulierventil, das ohne Hilfsenergie arbeitet und bei steigendem Druck selbsttätig öffnet, um eine Überschreitung des Drucks im System zu verhindern. Es ist speziell für den Einsatz in Fernwärmeanlagen konzipiert und zeichnet sich durch eine robuste Bauweise mit Flanschanschluss aus.

Wie funktioniert das Sicherheits-Überströmventil SAVA 50?

Das Ventil öffnet bei steigendem Druck vor dem Ventil und entlastet so das System. Der Antrieb ist mit zwei Stellmembranen ausgestattet: einer Regelmembrane und einer Sicherheitsmembrane. Sollte die Regelmembrane ausfallen, übernimmt die Sicherheitsmembrane die Öffnungsfunktion, um die Sicherheit des Systems sicherzustellen. Die Sollwertfeder ermöglicht die präzise Einstellung des Drucks im Bereich von 1,0 bis 4,5 bar.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Sicherheits-Überströmventil ist für Kreislaufwasser sowie Wasser-Glykol-Gemische mit einem Glykolanteil bis zu 30 % ausgelegt. Es kann in einem Temperaturbereich von 2 bis 150 °C eingesetzt werden, was es für Heiz- und Kühlwasseranwendungen in Fernwärmeanlagen geeignet macht.

Welche Werkstoffe und Normen kommen beim SAVA 50 zum Einsatz?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss (EN-GJS-400-18-LT, GGG-40.3), der Ventilkegel und Ventilsitz sind aus Edelstahl gefertigt (Werkstoffnummern 1.4404 und 1.4571). Die Kegeldichtung besteht aus EPDM, die Regelmembran ist gewebeverstärktes EPDM. Der Stellantrieb verwendet Edelstahl (Werkstoffnummer 1.4301) und entzinkungsbeständiges Messing (CuZn36Pb2As). Das Ventil entspricht den Anforderungen der DIN 4747-1 sowie dem AGFW-Arbeitsblatt FW 506 und ist bauteilgeprüft nach AGFW FW 05.

Welche Anschlussarten und Nenndurchmesser sind verfügbar?

Das Sicherheits-Überströmventil SAVA 50 ist mit Flanschanschlüssen nach DIN 2501 Form C ausgeführt und hat einen Nenndurchmesser von DN 50. Die Druckstufe beträgt PN 25, der maximale Differenzdruck liegt bei 16 bar. Der kvs-Wert beträgt 25 m³/h, was den Durchfluss bei vollem Öffnungsquerschnitt angibt.

Technische Daten

• Nenndurchmesser: DN 50
• Anschlussart: Flansch nach DIN 2501 Form C
• Druckstufe: PN 25
• Einstellbereich Sollwertdruck: 1,0 bis 4,5 bar
• Maximaler Differenzdruck: 16 bar
• kvs-Wert: 25 m³/h
• Temperaturbereich: 2 bis 150 °C
• Medien: Kreislaufwasser, Wasser-Glykol-Gemisch bis 30 %
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl 1.4404
• Werkstoff Ventilsitz: Edelstahl 1.4571

Das Sicherheits-Überströmventil SAVA 50 von Danfoss bietet eine zuverlässige Druckentlastung in Fernwärmeanlagen und ist für den Einsatz mit Heiz- und Kühlwasser bis zu 30 % Glykolanteil geeignet. Mit einem einstellbaren Druckbereich von 1,0 bis 4,5 bar, robusten Werkstoffen und Flanschanschlüssen nach DIN 2501 ist es eine langlebige und normgerechte Lösung für sichere Druckregelung in anspruchsvollen Systemen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6689
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVA
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 235
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Nenndurchmesser: DN 50
