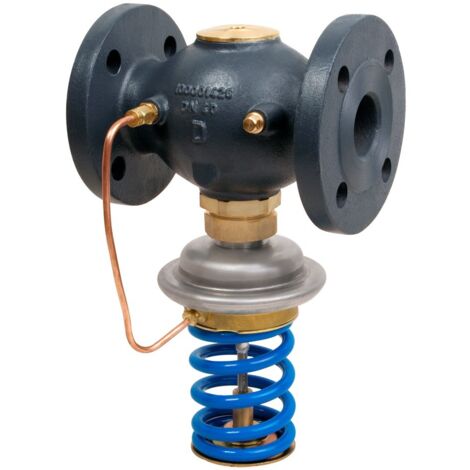

Danfoss Sicherheits-Überströmventil SAVA 50 Flansch, 4-11 bar, Kvs 25, PN 25

Danfoss Sicherheits-Überströmventil SAVA 50 Flansch, 4-11 bar, Kvs 25, PN 25

Das Danfoss Sicherheits-Überströmventil SAVA 50 Flansch ist ein Regler ohne Hilfsenergie, der durch selbsttätiges Öffnen die Überschreitung des Druckes vor dem Ventil verhindert. Es ist speziell für den Einsatz in Fernwärmeanlagen konzipiert und zeichnet sich durch einen Nenndurchmesser von DN 50, einen Kvs-Wert von 25,0 m³/h und einen Einstellbereich von 4 bis 11 bar aus. Die robuste Bauweise mit Flanschanschluss nach PN 25 ermöglicht eine zuverlässige Funktion bei Medientemperaturen von 2 bis 150 °C.

Wie funktioniert das Danfoss Sicherheits-Überströmventil SAVA 50?

Das Sicherheits-Überströmventil SAVA 50 ist drucklos geschlossen und öffnet bei steigendem Druck, um den voreingestellten Druck im System nicht zu überschreiten. Der Stellantrieb des Ventils ist mit zwei Stellmembranen ausgestattet. Diese Konstruktion bietet eine erhöhte Betriebssicherheit: Bei einer möglichen Fehlfunktion der Regelmembrane wird das Ventil über die separate Sicherheitsmembrane geöffnet. Der Regler besteht aus einem Stellventil, dem Antrieb mit den zwei Stellmembranen und einer Sollwertfeder zur präzisen Druckeinstellung.

Welche Materialien bieten die Zuverlässigkeit des Ventils?

Für eine lange Lebensdauer und hohe Beständigkeit sind die Komponenten des Danfoss Sicherheits-Überströmventils SAVA 50 aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilkegel und Ventilsitz sind aus Edelstahl (W.-Nr. 1.4404 bzw. W.-Nr. 1.4571) gefertigt, während die Kegeldichtung aus EPDM besteht. Der Stellantrieb verwendet Edelstahl (W.-Nr. 1.4301) und entzinkungsbeständiges Messing (CuZn36Pb2As). Die Regelmembran ist aus gewebeverstärktem EPDM gefertigt.

Für welche Anwendungen ist das Ventil geeignet?

Das Danfoss Sicherheits-Überströmventil SAVA 50 ist für den Einsatz mit Kreislaufwasser sowie Wasser-Glykol-Gemischen mit einem Glykolanteil von bis zu 30 % ausgelegt. Es ist für Medientemperaturen von 2 °C bis 150 °C geeignet. Die Konformität nach DIN 4747-1 und AGFW - FW 506 sowie die Bauteilprüfung nach AGFW Arbeitsblatt FW 05 unterstreichen die Eignung für anspruchsvolle Fernwärmeanwendungen. Der Flanschanschluss erfolgt nach DIN 2501 Form C. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 50
• Anschlussart: Flansch
• Kvs-Wert: 25,0 m³/h
• Nenndruck: PN 25
• Einstellbereich: 4 - 11 bar
• Maximaler Differenzdruck: 16 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Bauhöhe: 240

Das Danfoss Sicherheits-Überströmventil SAVA 50 bietet eine zuverlässige Lösung für die Druckhaltung in Fernwärmeanlagen. Mit seinem präzisen Einstellbereich von 4 bis 11 bar, dem hohen Kvs-Wert von 25,0 m³/h und der robusten Konstruktion aus Sphäroguss und Edelstahl ist es für anspruchsvolle Betriebsbedingungen ausgelegt. Die integrierte Sicherheitsmembrane erhöht die Betriebssicherheit und macht es zu einer wichtigen Komponente für die Systemstabilität.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6692
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVA
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 240
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Nenndurchmesser: DN 50
