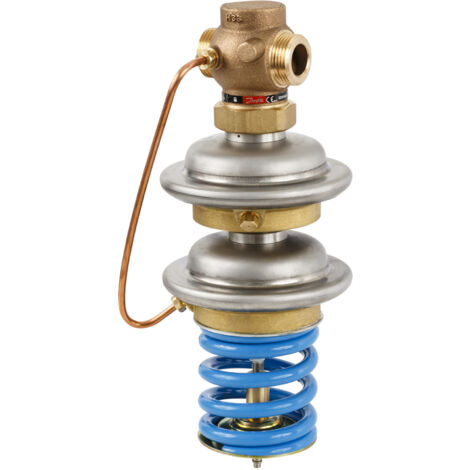

Danfoss Sicherheitsabsperrventil SAVD 15 G 3/4" A, 2-8 bar, Kvs 4,0, PN 25

Danfoss Sicherheitsabsperrventil SAVD 15 G 3/4" A, 2-8 bar, Kvs 4,0, PN 25

Das Danfoss Sicherheitsabsperrventil SAVD 15 G 3/4" A ist ein druckminderndes Ventil, das durch selbsttätiges Schließen eine Überschreitung des Drucks hinter dem Ventil verhindert. Mit einem Kvs-Wert von 4,0 m³/h, einem Nenndruck von PN 25 und einem Sollwertbereich von 2 bis 8 bar ist es primär für den Einsatz in Fernwärmeanlagen sowie in Heizungs- und Kühlungsanlagen konzipiert. Es eignet sich für Wasser und Wasser-Glykol-Gemische mit bis zu 30 % Glykolanteil und arbeitet zuverlässig ohne Hilfsenergie.

Wie funktioniert das Danfoss SAVD 15?

Das SAVD 15 ist drucklos offen und schließt bei steigendem Druck selbsttätig, um die Drucküberschreitung nach dem Ventil zu verhindern. Es besteht aus einem Stellventil, einem Antrieb mit zwei Stellmembranen und einer Sollwertfeder zur präzisen Druckeinstellung. Die Konstruktion ist druckentlastet und der Ventilkegel ist mit einer Weichdichtung versehen, was eine zuverlässige Funktion sicherstellt. Das Ventil ist bauteilgeprüft nach AGFW Arbeitsblatt FW 05 und normenkonform nach DIN 4747-1 sowie AGFW - FW 504.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Sicherheitsabsperrventil ist für Zirkulationswasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C, wodurch es vielseitig in Heizungs-, Fernheizungs- und Kühlungsanlagen eingesetzt werden kann.

Welche Werkstoffe werden beim SAVD 15 verwendet?

Das Ventilgehäuse besteht aus Rotguss CuZn40Pb2 (RG5), der Ventilkegel aus Messing CuZn40Pb2 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Die Kegeldichtung ist aus EPDM gefertigt. Der Stellantrieb besteht aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As. Die Regelmembran ist ebenfalls aus EPDM.

Welche Anschlussarten und Druckbereiche bietet das Ventil?

Das SAVD 15 verfügt über einen Außengewindeanschluss G 3/4 A nach DIN ISO 228/1. Die Nennweite beträgt DN 15. Es ist für einen Nenndruck von PN 25 ausgelegt und bietet einen Sollwertbereich von 2 bis 8 bar. Der maximale Differenzdruck (dp max.) beträgt 20 bar.

Technische Daten

• Nennweite (DN): 15
• Anschluss: G 3/4 A Außengewinde nach DIN ISO 228/1
• Kvs-Wert: 4,0 m³/h
• Nenndruck (PN): 25
• Maximaler Differenzdruck (dp max.): 20 bar
• Einstellbereich Sollwert: 2 bis 8 bar
• Temperaturbereich: 2 bis 150 °C
• Medien: Wasser und Wasser-Glykol-Gemische bis 30 % Glykol
• Werkstoff Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Werkstoff Kegeldichtung: EPDM

Das Danfoss Sicherheitsabsperrventil SAVD 15 bietet eine zuverlässige Druckbegrenzung in Fernwärme-, Heizungs- und Kühlungsanlagen. Mit einem Kvs-Wert von 4,0 m³/h, einem Sollwertbereich von 2 bis 8 bar und einem Temperaturbereich von 2 °C bis 150 °C ist es für vielfältige Anwendungen mit Wasser und Glykolgemischen geeignet. Die robuste Bauweise aus Rotguss und Edelstahl, kombiniert mit einer EPDM-Dichtung, ermöglicht eine lange Lebensdauer und sichere Funktion bei einem Nenndruck von PN 25.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6969
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVD
• Hersteller-Serie: Druck-, Durchflussregler
• Werkstoffgüte: Bronze (Rg 5)
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
