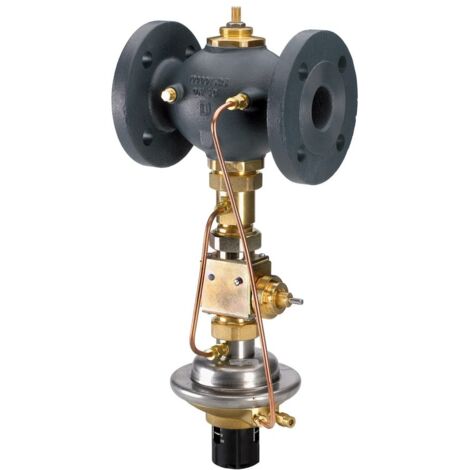

Danfoss Sicherheitsabsperrventil SAVD 15 G 3/4" A, 1-5 bar, Kvs 2,5, PN 25

Danfoss Sicherheitsabsperrventil SAVD 15 G 3/4" A, 1-5 bar, Kvs 2,5, PN 25

Das Danfoss Sicherheitsabsperrventil SAVD 15 G 3/4" A ist ein selbsttätiger Regler ohne Hilfsenergie, der durch selbsttätiges Schließen die Überschreitung des Druckes hinter dem Ventil verhindert. Es ist primär für den Einsatz in Fernwärmeanlagen konzipiert, eignet sich aber auch für Heizungs- und Kühlungsanlagen. Das Ventil ist drucklos offen und schließt bei steigendem Druck, um die Anlagensicherheit sicherzustellen. Es ist für Wasser und Wasser-Glykol-Gemische mit bis zu 30 % Glykolanteil geeignet und arbeitet in einem Temperaturbereich von 2 bis 150 °C.

Wie funktioniert das Sicherheitsabsperrventil SAVD 15?

Das SAVD 15 ist ein Regler, der ohne externe Hilfsenergie arbeitet. Es ist darauf ausgelegt, durch selbsttätiges Schließen eine Überschreitung des Druckes nach dem Ventil zu verhindern. Diese Funktion ist besonders wichtig in Fernwärmeanlagen sowie in allgemeinen Heizungs- und Kühlungsanlagen. Das Ventil ist im drucklosen Zustand offen und schließt, sobald der Druck im System ansteigt und den eingestellten Sollwert überschreitet. Dies stellt eine wichtige Sicherheitsfunktion dar, um die Integrität der Anlage zu schützen.

Welche Konstruktionsmerkmale und Werkstoffe werden verwendet?

Der Regler besteht aus einem Stellventil, einem Antrieb mit zwei Stellmembranen und einer Sollwertfeder zur präzisen Druckeinstellung. Das Ventil ist druckentlastet konstruiert und der Ventilkegel ist mit einer Weichdichtung aus EPDM ausgestattet. Das Ventilgehäuse besteht aus Rotguss CuZn40Pb2 (RG5), der Ventilkegel aus Messing CuZn40Pb2 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Der Stellantrieb verwendet Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As. Die Regelmembran ist ebenfalls aus EPDM gefertigt.

Für welche Medien und Anschlüsse ist das Ventil geeignet?

Das Sicherheitsabsperrventil ist für Zirkulationswasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil ausgelegt. Es ist nicht für Dampf oder Gase geeignet. Die Anschlüsse sind als Außengewinde nach DIN ISO 228/1 mit der Nennweite DN 15 und der Anschlussgröße G 3/4 A ausgeführt.

Welche Normen und Prüfungen erfüllt das Ventil?

Das Sicherheitsabsperrventil entspricht den Anforderungen der DIN 4747-1 und dem AGFW-Arbeitsblatt FW 504. Es ist zudem bauteilgeprüft nach AGFW Arbeitsblatt FW 05, was die Eignung für den Einsatz in Fernwärmeanlagen bestätigt.

Technische Daten

• Nennweite: DN 15
• Anschluss: G 3/4 A Außengewinde
• Kvs-Wert: 2,5 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Einstellbereich Sollwert: 1 bis 5 bar
• Temperaturbereich: 2 bis 150 °C
• Medien: Heiz- und Kühlwasser, Wasser-Glykol-Gemische bis 30 % Glykol
• Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
• Ventilsitz: Edelstahl W.-Nr. 1.4571

Das Danfoss Sicherheitsabsperrventil SAVD 15 G 3/4" A bietet eine zuverlässige Lösung zur Drucküberwachung und -regelung in Heizungs-, Fernheizungs- und Kühlungsanlagen. Mit einem Einstellbereich von 1 bis 5 bar, einem Kvs-Wert von 2,5 m³/h und einer Temperaturbeständigkeit von 2 bis 150 °C ist es für anspruchsvolle Anwendungen mit Wasser und Glykolgemischen geeignet. Die robuste Bauweise aus Rotguss und Edelstahl unterstützt eine langlebige und effiziente Funktion durch selbsttätiges Schließen bei Drucküberschreitung.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 003H6815
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
