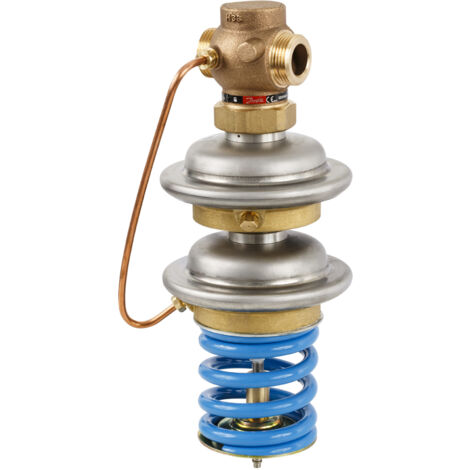

Danfoss Sicherheitsabsperrventil SAVD 25 G 1 1/4" A, 1-5 bar, Kvs 8,0, PN 25

Danfoss Sicherheitsabsperrventil SAVD 25 G 1 1/4" A, 1-5 bar, Kvs 8,0, PN 25

Das Sicherheitsabsperrventil SAVD 25 G 1 1/4" A von Danfoss ist ein druckminderndes Regulierventil, das ohne Hilfsenergie arbeitet. Es verhindert durch selbsttätiges Schließen die Überschreitung des eingestellten Drucks im Bereich von 1 bis 5 bar und wird vorwiegend in Fernwärme-, Heizungs- und Kühlungsanlagen eingesetzt. Das Ventil ist für Wasser und Wasser-Glykol-Gemische mit bis zu 30 % Glykolanteil geeignet und erfüllt die Anforderungen der Normen DIN 4747-1 sowie AGFW FW 504.

Wie funktioniert das Sicherheitsabsperrventil SAVD 25?

Das Ventil ist drucklos offen und schließt automatisch bei steigendem Druck hinter dem Ventil. Es besteht aus einem Stellventil, einem Antrieb mit zwei Stellmembranen sowie einer Sollwertfeder, die den Druckbereich von 1 bis 5 bar einstellt. Durch diese Konstruktion wird eine sichere Druckbegrenzung sichergestellt, die das System vor Überdruck schützt. Es ist zudem bauteilgeprüft nach AGFW Arbeitsblatt FW 05.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Sicherheitsabsperrventil ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C, wodurch es sich für vielfältige Anwendungen in Heizungs-, Fernheizungs- und Kühlanlagen eignet.

Welche Anschlussarten und Nennweiten sind verfügbar?

Das Ventil verfügt über einen Außengewindeanschluss nach DIN ISO 228/1 mit der Größe G 1 1/4 A und eine Nennweite von DN 25. Es ist außerdem in weiteren Nennweiten von DN 15 bis DN 50 erhältlich. Die Anschlussarten umfassen Außengewinde, Anschweißenden, Schraubgewinde sowie Flanschendstücke.

Aus welchen Materialien besteht das Sicherheitsabsperrventil?

Das Ventilgehäuse ist aus Rotguss (CuZn40Pb2, RG5) gefertigt, der Ventilkegel besteht aus Messing (CuZn40Pb2). Der Ventilsitz ist aus Edelstahl (Werkstoffnummer 1.4571) gefertigt, die Kegeldichtung aus EPDM. Der Stellantrieb besteht aus Edelstahl (Werkstoffnummer 1.4301) und entzinkungsbeständigem Messing (CuZn36Pb2As). Die Regelmembran ist ebenfalls aus EPDM gefertigt.

Technische Daten

• Nennweite: DN 25
• Anschluss: G 1 1/4 A Außengewinde nach DIN ISO 228/1
• Durchflusskennwert (kvs): 8,0 m³/h
• Nenndruck (PN): 25
• Maximaler Differenzdruck (dp max.): 20 bar
• Einstellbereich Druck: 1 bis 5 bar
• Temperaturbereich: 2 bis 150 °C
• Medien: Wasser und Wasser-Glykol-Gemische bis 30 % Glykol
• Werkstoff Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571

Das Sicherheitsabsperrventil SAVD 25 von Danfoss bietet eine zuverlässige Druckbegrenzung in Fernwärme- und Heizungsanlagen. Mit einem Kvs-Wert von 8,0 m³/h, einem Einstellbereich von 1 bis 5 bar und einem robusten Materialmix aus Rotguss, Messing und Edelstahl ist es für den Einsatz mit Wasser und Glykolgemischen bis 150 °C geeignet und sichert die Systemfunktion durch selbsttätiges Schließen bei Überdruck ab.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6695
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVD
• Hersteller-Serie: Druck-, Durchflussregler
• Werkstoffgüte: Bronze (Rg 5)
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
