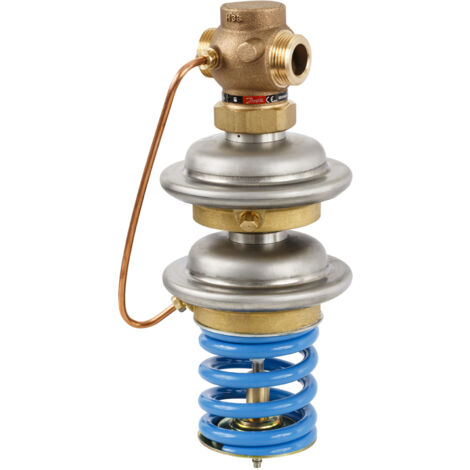

Danfoss Sicherheitsabsperrventil SAVD 25 G 1 1/4" A, 2-8 bar, Kvs 8,0, PN 25

Danfoss Sicherheitsabsperrventil SAVD 25 G 1 1/4" A, 2-8 bar, Kvs 8,0, PN 25

Das Danfoss Sicherheitsabsperrventil SAVD 25 G 1 1/4" A ist ein selbsttätiger Regler ohne Hilfsenergie, der die Überschreitung des Druckes hinter dem Ventil verhindert. Es ist drucklos offen und schließt bei steigendem Druck, ideal für den Einsatz in Fernwärmeanlagen sowie Heizungs- und Kühlungsanlagen mit Wasser und Wasser-Glykol-Gemischen bis zu 30 % Glykolanteil. Mit einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 25 bietet es eine zuverlässige Druckregelung.

Wie funktioniert das Danfoss SAVD Sicherheitsabsperrventil?

Das Sicherheitsabsperrventil SAVD besteht aus einem Stellventil, einem Antrieb mit zwei Stellmembranen und einer Sollwertfeder zur Druckeinstellung. Es reagiert auf steigenden Druck hinter dem Ventil, indem es sich selbsttätig schließt und so den Druck begrenzt. Das Ventil ist druckentlastet und verfügt über einen Kegel mit Weichdichtung, der für eine zuverlässige Abdichtung sorgt. Der Antrieb ist mit einer Regel- und einer Sicherheitsmembran ausgestattet, die ein sicheres Schließen ermöglichen.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Ventil ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser mit bis zu 30 % Glykolanteil ausgelegt. Es kann in einem Temperaturbereich von 2 bis 150 °C betrieben werden, was es vielseitig für Heizungs-, Fernheizungs- und Kühlungsanlagen macht.

Aus welchen Materialien besteht das Ventil?

Das Ventilgehäuse ist aus Rotguss CuZn40Pb2 (RG5) gefertigt, der Ventilkegel aus Messing CuZn40Pb2 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Die Kegeldichtung besteht aus EPDM. Der Stellantrieb ist aus Edelstahl W.Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As gefertigt. Die Regelmembran besteht ebenfalls aus EPDM.

Welche Normen und Anschlüsse sind relevant?

Das Danfoss SAVD Sicherheitsabsperrventil ist normenkonform nach DIN 4747-1 und AGFW - FW 504. Die Bauteilprüfung erfolgte gemäß AGFW Arbeitsblatt FW 05. Der Anschluss erfolgt über ein Außengewinde nach DIN ISO 228/1 mit der Größe G 1 1/4" A. Die Nennweite beträgt DN 25. Für eine flexible Installation sind auch Varianten mit Anschweißenden, Schraubgewinden und Flanschendstücken erhältlich.

Technische Daten

• Nennweite (DN): 25
• Anschluss: G 1 1/4" A Außengewinde
• Kvs-Wert: 8,0 m³/h
• Nenndruck (PN): 25
• Maximaler Differenzdruck (dp max.): 20 bar
• Einstellbereich Sollwert: 2 bis 8 bar
• Temperaturbereich: 2 bis 150 °C
• Medien: Wasser und Wasser-Glykol-Gemische bis 30 % Glykol
• Werkstoff Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571

Das Danfoss Sicherheitsabsperrventil SAVD 25 bietet eine zuverlässige Druckbegrenzung ohne Hilfsenergie und ist für den Einsatz in Fernwärme-, Heizungs- und Kühlungsanlagen mit Wasser-Glykol-Gemischen bis 30 % geeignet. Mit einem Kvs-Wert von 8,0 m³/h, einem Nenndruck von PN 25 und einem breiten Temperaturbereich von 2 bis 150 °C stellt es eine robuste und langlebige Lösung für die Drucksicherung dar. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6971
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVD
• Hersteller-Serie: Druck-, Durchflussregler
• Werkstoffgüte: Bronze (Rg 5)
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
