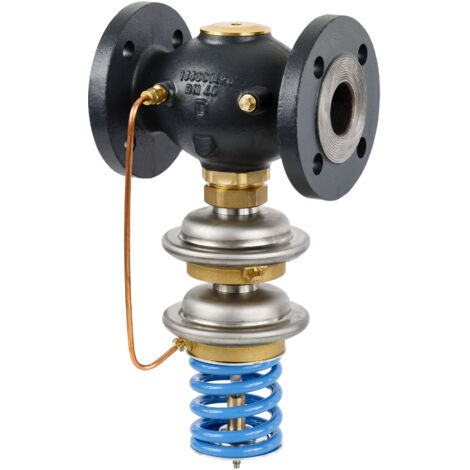

Danfoss Sicherheitsabsperrventil SAVD 40 Flansch, 3-12 bar, Kvs 20, PN 25

Danfoss Sicherheitsabsperrventil SAVD 40 Flansch, 3-12 bar, Kvs 20, PN 25

Das Danfoss Sicherheitsabsperrventil SAVD 40 ist ein selbsttätiger Regler ohne Hilfsenergie, der die Überschreitung des Drucks nach dem Ventil verhindert. Es ist speziell für den Einsatz in Fernwärmeanlagen, Heizungs- und Kühlungsanlagen konzipiert. Dieses Ventil mit Flanschanschluss ist für einen Nenndruck von PN 25 ausgelegt, bietet einen Kvs-Wert von 20,0 m³/h und einen Sollwertbereich von 3 bis 12 bar.

Wie funktioniert das Danfoss Sicherheitsabsperrventil SAVD?

Das SAVD Ventil ist drucklos offen und schließt bei steigendem Druck, um eine Überschreitung des eingestellten Drucks zu verhindern. Es arbeitet rein mechanisch ohne externe Energieversorgung. Der Regler besteht aus einem Stellventil, einem Antrieb mit zwei Stellmembranen und einer Sollwertfeder, die eine präzise Einstellung des gewünschten Drucks ermöglicht. Das Ventil ist druckentlastet und verfügt über einen Kegel mit Weichdichtung sowie einen Antrieb mit Regel- und Sicherheitsmembrane.

Für welche Medien und Anwendungen ist das Ventil geeignet?

Das Sicherheitsabsperrventil SAVD 40 ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser mit einem Glykolanteil von bis zu 30 % konzipiert. Es findet primär Anwendung in Heizungs-, Fernheizungs- und Kühlungsanlagen, wo es die Drucküberschreitung zuverlässig verhindert. Die Temperaturbereichseignung liegt zwischen 2 °C und 150 °C.

Welche Materialien ermöglichen die Zuverlässigkeit des Ventils?

Das Ventilgehäuse des Danfoss SAVD 40 besteht aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3), was eine hohe Beständigkeit und Langlebigkeit ermöglicht. Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 gefertigt, der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Eine Kegeldichtung aus EPDM sorgt für eine zuverlässige Abdichtung. Der Stellantrieb verwendet Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As, während die Regelmembran ebenfalls aus EPDM besteht.

Welche technischen Merkmale zeichnen das SAVD 40 aus?

Das Danfoss Sicherheitsabsperrventil SAVD 40 ist nach DIN 4747-1 und AGFW - FW 504 normenkonform und bauteilgeprüft nach AGFW Arbeitsblatt FW 05. Es verfügt über eine Nennweite von DN 40 und einen Flanschanschluss nach DIN 2501 Form C. Der maximale Differenzdruck (dp max.) beträgt 16 bar. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug erforderlich.

Technische Daten

• Nennweite DN: 40
• Anschluss: Flansch
• Kvs-Wert: 20,0 m³/h
• Nenndruck PN: 25
• Sollwertbereich: 3 - 12 bar
• Temperaturbereich: 2 - 150 °C
• Maximaler Differenzdruck (dp max.): 16 bar
• Werkstoff Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571

Das Danfoss Sicherheitsabsperrventil SAVD 40 bietet eine zuverlässige Lösung zur Druckbegrenzung in anspruchsvollen Heizungs-, Kühlungs- und Fernwärmeanlagen. Mit seiner robusten Bauweise aus Sphäroguss und Edelstahl, einem Kvs-Wert von 20,0 m³/h und einem einstellbaren Sollwertbereich von 3 bis 12 bar, stellt es eine langlebige und wartungsarme Komponente dar, die den Betriebsdruck effektiv schützt.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6709
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVD
• Hersteller-Serie: Druck-, Durchflussregler
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
