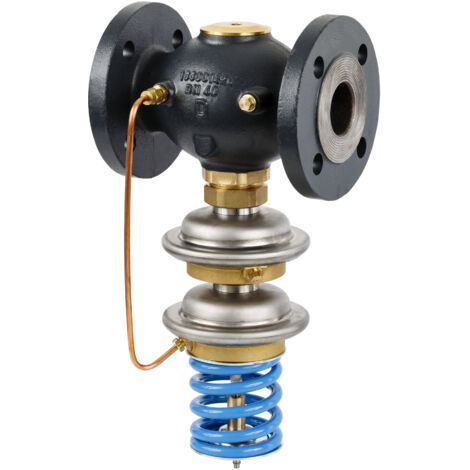

Das Danfoss Sicherheitsabsperrventil SAVD 50 mit Flanschanschluss ist ein Regler ohne Hilfsenergie, der durch selbsttätiges Schließen die Überschreitung des Druckes hinter dem Ventil verhindert. Es ist drucklos offen und schließt bei steigendem Druck. Das Ventil wird überwiegend in Fernwärmeanlagen sowie Heizungs- und Kühlungsanlagen eingesetzt und ist für Wasser und Wasser-Glykol-Gemische mit bis zu 30 % Glykolanteil geeignet. Es erfüllt die Normen DIN 4747-1 und AGFW - FW 504.

Wie funktioniert das Danfoss SAVD 50?

Das SAVD 50 ist ein Regler ohne Hilfsenergie, der bei steigendem Druck selbsttätig schließt und im Normalzustand drucklos offen ist. Es verhindert die Überschreitung des Druckes nach dem Ventil. Der Regler besteht aus einem Stellventil, einem Antrieb mit zwei Stellmembranen und einer Sollwertfeder zur präzisen Druckeinstellung. Das Ventil ist druckentlastet und verfügt über einen Kegel mit Weichdichtung.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Sicherheitsabsperrventil ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C, was den Einsatz in Heizungs-, Fernheizungs- und Kühlungsanlagen ermöglicht.

Welche Werkstoffe und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 gefertigt, der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Die Kegeldichtung besteht aus EPDM. Der Stellantrieb verwendet Edelstahl W.Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As. Die Regelmembran ist ebenfalls aus EPDM. Der Anschluss erfolgt über einen Flansch nach DIN 2501 Form C mit einer Nennweite von DN 50.

Welche technischen Eigenschaften sind relevant?

Das Sicherheitsabsperrventil ist für einen Nenndruck von PN 25 ausgelegt und weist eine maximale Differenzdruckfestigkeit von 16 bar auf. Der kvs-Wert beträgt 25,0 m³/h. Der einstellbare Druckbereich liegt zwischen 1 und 5 bar.

Technische Daten

• Nennweite (DN): 50
• Anschluss: Flansch nach DIN 2501 Form C
• Kvs-Wert: 25,0 m³/h
• Nenndruck (PN): 25
• Maximaler Differenzdruck: 16 bar
• Einstellbereich Druck: 1 bis 5 bar
• Temperaturbereich: 2 bis 150 °C
• Medien: Wasser und Wasser-Glykol-Gemische bis 30 % Glykol
• Werkstoff Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Kegeldichtung: EPDM

Das Danfoss Sicherheitsabsperrventil SAVD 50 bietet eine zuverlässige Druckbegrenzung in Fernwärme- und Heizungsanlagen. Mit einem einstellbaren Druckbereich von 1 bis 5 bar, einem kvs-Wert von 25 m³/h und einem robusten Gehäuse aus Sphäroguss ist es für den Einsatz mit Wasser und Glykolgemischen bis 30 % Glykolanteil bei Temperaturen bis 150 °C geeignet. Die Konstruktion ohne Hilfsenergie ermöglicht eine sichere und wartungsarme Funktion.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6707
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVD
• Hersteller-Serie: Druck-, Durchflussregler
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
