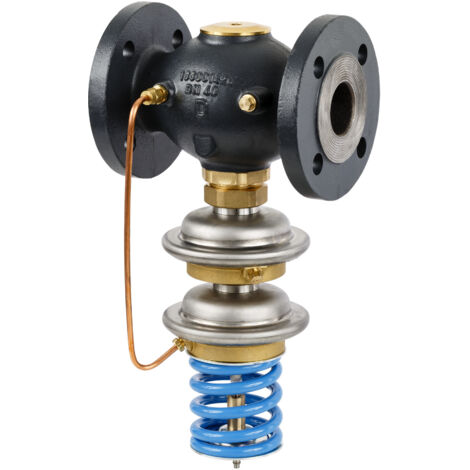

Das Danfoss Sicherheitsabsperrventil SAVD 50 mit Flanschanschluss ist ein druckminderndes Sicherheitsventil, das ohne Hilfsenergie arbeitet. Es verhindert durch selbsttätiges Schließen die Überschreitung des eingestellten Drucks hinter dem Ventil und wird vorwiegend in Fernwärmeanlagen eingesetzt. Das Ventil ist drucklos offen und schließt bei steigendem Druck, um die Sicherheit in Heizungs-, Fernheizungs- und Kühlungsanlagen mit Wasser und Wasser-Glykol-Gemischen zu erhöhen.

Wie funktioniert das Sicherheitsabsperrventil SAVD 50?

Das Ventil besteht aus einem Stellventil, einem Antrieb mit zwei Stellmembranen sowie einer Sollwertfeder zur Druckeinstellung. Es arbeitet selbsttätig und benötigt keine externe Energiequelle. Bei steigendem Druck hinter dem Ventil schließt es, um eine Drucküberschreitung zu verhindern. Der Ventilkegel ist mit einer Weichdichtung aus EPDM ausgestattet, die für eine zuverlässige Abdichtung sorgt. Der Antrieb verfügt über eine Regel- und eine Sicherheitsmembran, die das Ventil druckentlastet und sicher steuert.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Sicherheitsabsperrventil ist für den Einsatz mit Heiz- und Kühlwasser sowie Wasser-Glykol-Gemischen mit bis zu 30 % Glykolanteil ausgelegt. Es kann in einem Temperaturbereich von 2 bis 150 °C betrieben werden, was es vielseitig für verschiedene Anwendungen in der Haustechnik macht.

Welche Werkstoffe und Normen sind relevant?

Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3), der Ventilkegel aus Edelstahl (Werkstoffnummer 1.4404) und der Ventilsitz ebenfalls aus Edelstahl (Werkstoffnummer 1.4571). Die Kegeldichtung ist aus EPDM gefertigt. Der Stellantrieb besteht aus Edelstahl (Werkstoffnummer 1.4301) und entzinkungsbeständigem Messing CuZn36Pb2As. Das Flanschanschlussstück entspricht der Norm DIN 2501 Form C. Das Sicherheitsabsperrventil erfüllt die Anforderungen der DIN 4747-1 sowie des AGFW-Arbeitsblatts FW 504 und ist bauteilgeprüft nach AGFW FW 05.

Welche technischen Eigenschaften und Anschlussgrößen bietet das Ventil?

Das Sicherheitsabsperrventil SAVD 50 ist für eine Nennweite DN 50 ausgelegt und verfügt über einen Flanschanschluss. Es hat einen Nenndruck PN 25 und einen maximalen Differenzdruck von 16 bar. Der einstellbare Druckbereich liegt zwischen 3 und 12 bar. Der kvs-Wert beträgt 25 m3/h, was den Durchfluss bei vollem Öffnungszustand angibt.

Technische Daten

• Nennweite (DN): 50
• Anschluss: Flansch nach DIN 2501 Form C
• Nenndruck (PN): 25
• Einstellbereich Druck (bar): 3 bis 12
• Maximaler Differenzdruck (bar): 16
• kvs-Wert (m3/h): 25,0
• Temperaturbereich (°C): 2 bis 150
• Werkstoff Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl 1.4404
• Werkstoff Ventilsitz: Edelstahl 1.4571
• Kegeldichtung: EPDM
• Werkstoff Stellantrieb: Edelstahl 1.4301, Messing CuZn36Pb2As

Das Danfoss Sicherheitsabsperrventil SAVD 50 bietet eine zuverlässige Druckbegrenzung in Fernwärme- und Heizungsanlagen. Mit einem einstellbaren Druckbereich von 3 bis 12 bar, einem kvs-Wert von 25 m3/h und einem robusten Gehäuse aus Sphäroguss ist es für den Einsatz mit Wasser und Glykolgemischen bis 30 % Glykolanteil bei Temperaturen bis 150 °C geeignet. Die Kombination aus hochwertigen Werkstoffen und normgerechter Ausführung sorgt für eine langlebige und sichere Funktionalität.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6710
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: SAVD
• Hersteller-Serie: Druck-, Durchflussregler
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
