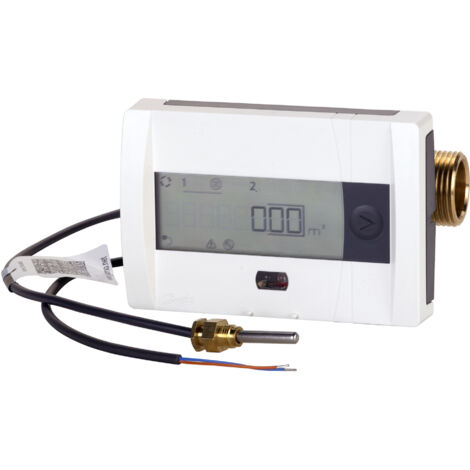

Danfoss SonoSafe10 QP3,5 Wärmezähler, DN 25 RL, PN 16 230V Mbus IP54 10s

Danfoss SonoSafe10 QP3,5 Wärmezähler, DN 25 RL, PN 16 230V Mbus IP54 10s

Der Danfoss SonoSafe10 QP3,5 Wärmezähler ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen sowie kombinierten Systemen konzipiert wurde. Er ist für die automatische Zähler-Fernablesung (AMR) vorgesehen und zeichnet sich durch seine bewährte Ultraschall-Messtechnik, kompakte Bauweise und eine robuste Schutzart von IP54 aus. Mit einem Nenndurchmesser von DN 25 und einer Druckstufe von PN 16 ist er vielseitig einsetzbar.

Wie funktioniert die Ultraschall-Messtechnik des SonoSafe10?

Der Danfoss SonoSafe10 Wärmezähler nutzt eine bewährte und langlebige Ultraschall-Messtechnik zur präzisen Erfassung des Volumenstroms. Ein wesentlicher Vorteil dieser Technologie ist, dass keine Beruhigungsstrecke oder Eintritts- und Austrittsbeschränkungen erforderlich sind, was die Installation vereinfacht. Der Zähler weist zudem einen geringen Druckabfall von bis zu 0,03 bar bei der Nenndurchflussmenge (qp) auf, was den Energieverlust im System minimiert. Zwei direkttauchende Pt1000-Temperaturfühler mit einem Durchmesser von 5,2 mm und 1,5 m PVC-Kabel erfassen die Temperaturdifferenz, woraus das integrierte Rechenwerk den Energieverbrauch in Kilowattstunden (kWh) berechnet.

Welche Anzeige- und Speicherfunktionen bietet der Wärmezähler?

Die Messwerte werden auf einer großen LCD-Anzeige (85 x 35 mm) mit acht Ziffern (11,5 mm Höhe) übersichtlich dargestellt. Eine intuitive Menüführung und ein spezieller Infobereich erleichtern die Ablesung und Konfiguration. Der SonoSafe10 verfügt über ein erweitertes Änderungs- und Fehlerprotokoll sowie eine umfangreiche Datenhistorie über vier Jahre. Diese speichert jährliche und monatliche Werte, einschließlich Impulseingänge, und ermöglicht eine detaillierte Überwachung des Energieverbrauchs.

Welche Kommunikations- und Stromversorgungsoptionen sind verfügbar?

Für die Integration in bestehende Systeme und die Fernablesung ist der Danfoss SonoSafe10 mit einem integrierten M-Bus ausgestattet. Die Kommunikations-Baudrate ist flexibel auf 300, 2.400, 4.800 oder 9.600 Bit/s einstellbar. Der Zähler ist zudem erweiterbar mit Kommunikationsmodulen in einem Steckplatz, beispielsweise für einen dualen M-Bus oder die Verbindung mit einem Wasserzähler. Die Stromversorgung kann wahlweise über ein 230V AC Netzteil oder eine austauschbare 3,6-V-Batterie erfolgen. Eine SonoApp für Android ermöglicht die Kommunikation über Bluetooth LE mittels eines Dongles.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 95 °C
• Nennvolumenstrom (qp): 3,5 m³/h
• Volumensensor Temperaturbereich: 5-95 °C
• Temperaturfühler: Pt1000 direkttauchend
• Durchmesser Temperaturfühler: 5,2 mm
• Kabellänge Temperaturfühler: 1,5 m (PVC)
• Schutzart: IP54
• Messzyklus (Volumen/Temperatur): 2s/10s

Der Danfoss SonoSafe10 QP3,5 Wärmezähler bietet eine zuverlässige und präzise Lösung zur Energieverbrauchsmessung in Heiz- und Kühlsystemen. Seine bewährte Ultraschall-Messtechnik, die flexible Kommunikationsfähigkeit über M-Bus und die robuste Bauweise mit Schutzart IP54 machen ihn zu einer effizienten Wahl. Mit einem Nenndurchmesser von DN 25, einer maximalen Mediumtemperatur von 95 °C und der Möglichkeit zur Fernablesung erfüllt dieser Wärmezähler hohe Anforderungen an moderne Energiemanagementsysteme.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0369
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 25
