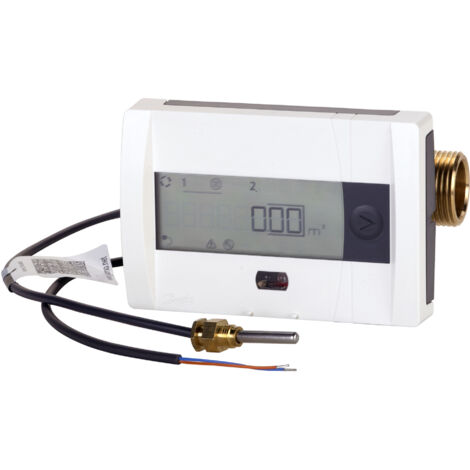

Danfoss SonoSafe10 QP6 Wärmezähler, DN 25 RL, PN 16 230V Mbus IP54 10s

Danfoss SonoSafe10 QP6 Wärmezähler, DN 25 RL, PN 16 230V Mbus IP54 10s

Der Danfoss SonoSafe10 QP6 Wärmezähler ist ein kompakter Ultraschall-Energiezähler zur präzisen Messung des Energieverbrauchs in Heiz-, Kühl- und kombinierten Anwendungen. Mit einem Nenndurchmesser von DN 25, Rücklaufanschluss (RL) und einem Nenndruck von PN 16 ist das Gerät für die Zähler-Fernablesung (AMR) vorgesehen. Die 230V AC Spannungsversorgung und die Schutzart IP54 ermöglichen einen zuverlässigen Betrieb.

Wie misst der Danfoss SonoSafe10 den Energieverbrauch?

Der SonoSafe10 nutzt bewährte und langlebige Ultraschall-Messtechnik. Er besteht aus einem Ultraschall-Durchflusssensor, zwei Pt1000 Temperaturfühlern und einem Rechenwerk mit integrierten Kreisläufen für Temperaturmessung, Durchfluss- und Energieberechnung. Daraus wird der Energieverbrauch in Kilowattstunden (kWh) ermittelt. Die Messzyklen für Volumen und Temperatur betragen 2 Sekunden beziehungsweise 10 Sekunden. Ein geringer Druckabfall von bis zu 0,03 bar bei qp trägt zur Effizienz des Systems bei.

Welche Vorteile bietet die Installation und Bauweise des SonoSafe10?

Die kompakte Bauweise des Danfoss SonoSafe10 ermöglicht eine flexible Integration. Für die Installation sind keine Beruhigungsstrecken oder Eintritts-/Austrittsbeschränkungen erforderlich. Das abnehmbare Rechenwerk und die direkttauchenden PT1000 Temperaturfühler mit 1,5 m PVC-Kabel erleichtern die Montage und Wartung. Es ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.

Welche Funktionen und Datenverwaltung bietet der SonoSafe10?

Der Wärmezähler verfügt über eine große 85 x 35 mm LCD-Anzeige mit 8 Ziffern (11,5 mm Höhe), Menüführung und Infobereich. Eine umfangreiche Datenhistorie über vier Jahre speichert jährliche und monatliche Werte, einschließlich Impulseingängen. Ein erweitertes Änderungs- und Fehlerprotokoll sorgt für Transparenz und Nachvollziehbarkeit der Messdaten.

Wie erfolgt die Stromversorgung und Kommunikation des Wärmezählers?

Der SonoSafe10 kann entweder über eine austauschbare 3,6-V-Batterie oder ein 230-V-Netzteil mit Strom versorgt werden. Die integrierte M-Bus-Schnittstelle ermöglicht die Datenkommunikation mit Baudraten von 300, 2.400, 4.800 und 9.600 Bit/s. Zusätzlich ist der Zähler mit Kommunikationsmodulen in einem Steckplatz erweiterbar, beispielsweise für einen dualen M-Bus oder die Verbindung mit einem Wasserzähler. Für die mobile Auslesung steht die SonoApp für Android zur Verfügung, die über Bluetooth LE mittels Dongle kommuniziert.

Welche technischen Merkmale und Zulassungen zeichnen den Wärmezähler aus?

Der Nenndurchmesser beträgt DN 25 und der Nenndruck PN 16. Das Gerät ist für den Rücklauf (RL) konzipiert und für Mediumtemperaturen bis 95 °C ausgelegt. Der Volumensensor arbeitet im Temperaturbereich von 5 bis 95 °C mit einem Messverhältnis (qi/qs) von 1:100. Die Schutzart IP54 bietet Schutz gegen Staub und Spritzwasser. Zudem verfügt der Wärmezähler über eine MID-Zulassung, die ihn für die Abrechnung von Energieverbrauch gemäß europäischen Richtlinien qualifiziert.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 16
• Nennvolumenstrom (qp): 6 m³/h
• Max. Mediumtemperatur (Dauerbetrieb): 95 °C
• Temperaturfühler: Pt1000, direkttauchend
• Durchmesser Temperaturfühler: 5,2 mm
• Kabellänge Temperaturfühler: 1,5 m (PVC)
• Messzyklus Volumen/Temperatur: 2 s / 10 s
• Stromversorgung: 230 V AC oder 3,6-V-Batterie
• Schutzart: IP54

Der Danfoss SonoSafe10 QP6 Wärmezähler bietet eine präzise und langlebige Lösung zur Erfassung von Heiz- und Kühlenergie. Mit seiner bewährten Ultraschall-Messtechnik, dem Nenndurchmesser DN 25 und der flexiblen Stromversorgung (230 V AC oder Batterie) ist er eine effiziente Wahl für die moderne Energieabrechnung und Fernablesung. Die robuste Bauweise mit IP54 Schutzart und die umfangreichen Speicherfunktionen stellen eine langfristige und transparente Datenverwaltung sicher.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0371
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 25
