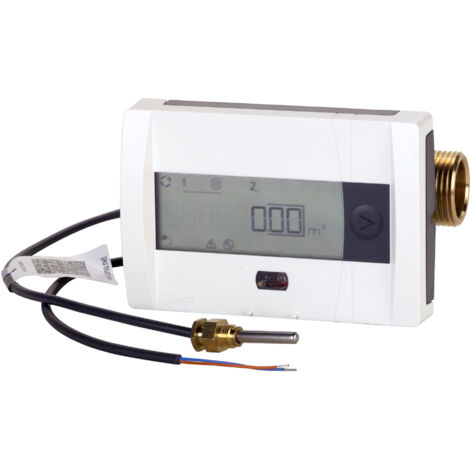

Danfoss SonoSelect10 QP1,5 Wärmezähler, DN 15 RL, PN 25 230V Mbus IP65 4s

Danfoss SonoSelect10 QP1,5 Wärmezähler, DN 15 RL, PN 25 230V Mbus IP65 4s

Der Danfoss SonoSelect10 QP1,5 Wärmezähler ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen sowie kombinierten Systemen konzipiert wurde. Mit einem Nenndurchmesser von DN 15 und einem Nennvolumenstrom von 1,5 m³/h eignet sich das Gerät zur präzisen Messung des Energieverbrauchs. Die Ausführung mit Rücklauf, PN 25, 230 V Netzversorgung und integriertem M-Bus ermöglicht eine einfache Fernablesung und Integration in moderne Messsysteme. Die Schutzart IP65 ermöglicht den Einsatz auch in anspruchsvollen Umgebungen.

Wie misst der Danfoss SonoSelect10 den Energieverbrauch?

Der SonoSelect10 verwendet bewährte Ultraschall-Messtechnik zur Durchflussmessung ohne mechanische Verschleißteile. Zwei direkt in den Durchfluss eingetauchte Pt1000-Temperaturfühler erfassen die Temperaturdifferenz zwischen Vor- und Rücklauf. Ein integriertes Rechenwerk berechnet daraus den Energieverbrauch in Kilowattstunden (kWh). Die Messzyklen für Volumen und Temperatur betragen 0,5 Sekunden beziehungsweise 4 Sekunden, was eine zeitnahe und genaue Erfassung ermöglicht.

Welche Vorteile bietet die Bauweise und Ausstattung?

Die kompakte Bauweise mit einer Länge von 110 mm und einem Anschlussgewinde G3/4A (DN15) erleichtert die Installation. Das Gerät benötigt keine Beruhigungsstrecke oder Eintritts-/Austrittsbeschränkungen, was die Montage flexibilisiert. Der Druckverlust bei Nennvolumenstrom (qp) ist mit maximal 0,03 bar gering. Die große LCD-Anzeige (85 x 35 mm) mit 8 Ziffern und 11,5 mm Höhe bietet eine klare Ablesbarkeit und eine benutzerfreundliche Menüführung.

Wie ist die Datenverwaltung und Kommunikation gestaltet?

Der Wärmezähler speichert eine Datenhistorie von bis zu 4 Jahren, inklusive jährlicher und monatlicher Werte sowie Impulseingänge. Ein erweitertes Änderungs- und Fehlerprotokoll unterstützt die Überwachung des Gerätezustands. Die Kommunikation erfolgt über einen integrierten M-Bus mit variabler Baudrate (300, 2400, 4800 und 9600 Bit/s). Optional kann der Zähler mit zusätzlichen Kommunikationsmodulen erweitert werden, beispielsweise für dualen M-Bus oder die Verbindung mit Wasserzählern. Die Stromversorgung erfolgt wahlweise über eine austauschbare 3,6-V-Batterie oder ein 230-V-Netzteil. Für mobile Anwendungen steht die SonoApp für Android mit Bluetooth LE über Dongle zur Verfügung.

Welche Schutzmerkmale besitzt der Wärmezähler?

Der Danfoss SonoSelect10 ist für die eichrechtliche Nutzung geeignet. Die Schutzart IP65 schützt das Gerät zuverlässig gegen Staub und Strahlwasser, was den Einsatz in verschiedenen Umgebungen ermöglicht.

Technische Daten

• Nennvolumenstrom (qp): 1,5 m³/h
• Nenndurchmesser: DN 15
• Druckstufe: PN 25
• Volumensensor Temperaturbereich: 5-130 °C
• Messprinzip: Ultraschall-Durchflusssensor
• Temperaturfühler: 2x Pt1000, direkttauchend
• Messzyklus Volumen/Temperatur: 0,5 s / 4 s
• Kommunikation: Integrierter M-Bus
• Stromversorgung: 3,6 V Batterie oder 230 V Netzteil
• Schutzart: IP65

Der Danfoss SonoSelect10 Wärmezähler bietet eine präzise und langlebige Lösung zur Erfassung von Heiz- und Kühlenergie. Mit seiner robusten Ultraschalltechnik, flexiblen Kommunikationsmöglichkeiten und einfacher Installation ist er für vielfältige Anwendungen im Gebäudemanagement geeignet. Die Kombination aus kompakter Bauweise, hoher Messgenauigkeit und umfangreicher Datenhistorie unterstützt eine effiziente Verbrauchserfassung und Abrechnung.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0544
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 15
