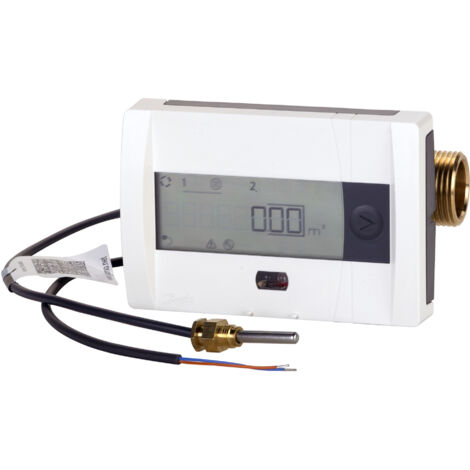

Danfoss SonoSelect10 QP1,5 Wärmezähler, DN 15 RL, PN 25 Batt Mbus IP65 4s

Danfoss SonoSelect10 QP1,5 Wärmezähler, DN 15 RL, PN 25 Batt Mbus IP65 4s

Der Danfoss SonoSelect10 QP1,5 Wärmezähler ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen sowie kombinierten Systemen entwickelt wurde. Mit einem Nenndurchmesser von DN 15, einem Nenndruck von PN 25 und der Schutzart IP65 ist das Gerät robust und vielseitig einsetzbar. Die integrierte M-Bus-Schnittstelle ermöglicht eine effiziente Fernablesung der Verbrauchsdaten.

Wie funktioniert die Energiemessung des SonoSelect10?

Der SonoSelect10 nutzt bewährte Ultraschall-Messtechnik zur genauen Erfassung des Durchflusses. In Kombination mit zwei Pt1000-Temperaturfühlern, die die Vor- und Rücklauftemperaturen messen, berechnet ein integriertes Rechenwerk präzise den Energieverbrauch. Die Messzyklen von 0,5 Sekunden für das Volumen und 4 Sekunden für die Temperatur ermöglichen eine zeitnahe und zuverlässige Datenerfassung.

Welche Vorteile bietet die Bauweise und Handhabung?

Die kompakte Bauweise des Wärmezählers, mit einer Länge von 110 mm und einem Anschlussgewinde G3/4A, ermöglicht eine einfache Installation. Ein besonderer Vorteil ist, dass keine Beruhigungsstrecken oder spezielle Eintritts- und Austrittsbeschränkungen erforderlich sind, was den Installationsaufwand reduziert. Der geringe Druckabfall von bis zu 0,03 bar bei qp trägt zur Effizienz des Systems bei. Eine große LCD-Anzeige (85 x 35 mm) mit acht Ziffern (11,5 mm Höhe) sowie eine intuitive Menüführung und ein Infobereich erleichtern die Ablesung und Bedienung.

Wie erfolgt die Datenkommunikation und Stromversorgung?

Der Danfoss SonoSelect10 ist für die Zähler-Fernablesung (AMR) vorgesehen und verfügt über eine integrierte M-Bus-Schnittstelle. Die Kommunikations-Baudrate kann flexibel auf 300, 2.400, 4.800 oder 9.600 Bit/s eingestellt werden. Die Stromversorgung erfolgt wahlweise über eine austauschbare 3,6-V-Batterie oder ein 230-V-Netzteil. Für erweiterte Funktionen ist das Gerät mit Kommunikationsmodulen in einem Steckplatz erweiterbar, beispielsweise für einen dualen M-Bus oder die Anbindung an Wasserzähler. Eine SonoApp für Android ermöglicht zudem die Kommunikation über Bluetooth LE mittels Dongle.

Welche technischen Merkmale zeichnen den Wärmezähler aus?

Dieser Wärmezähler ist für eine maximale Mediumtemperatur im Dauerbetrieb von 95 °C ausgelegt. Der Volumensensor erfasst Temperaturen von 5 bis 130 °C, und das Verhältnis von minimalem zu maximalem Durchfluss (qi/qs) beträgt 1:100. Die direkttauchenden PT1000 Temperaturfühler haben einen Durchmesser von 5,2 mm und sind mit einem 1,5 m langen Silikonkabel ausgestattet. Die Schutzart IP65 ermöglicht einen zuverlässigen Schutz vor Staub und Strahlwasser, was den Einsatz in anspruchsvollen Umgebungen ermöglicht.

Technische Daten

• Nenndurchmesser: DN 15
• Nennvolumenstrom (qp): 1,5 m³/h
• Druckstufe: PN 25
• Max. Mediumtemperatur (Dauerbetrieb): 95 °C
• Volumensensor Temperaturbereich: 5-130 °C
• Temperaturfühler Durchmesser: 5,2 mm
• Temperaturfühler Kabellänge: 1,5 m
• Schutzart: IP65
• Messzyklus Volumen: 0,5 s
• Messzyklus Temperatur: 4 s

Der Danfoss SonoSelect10 QP1,5 Wärmezähler bietet eine präzise und langlebige Lösung zur Erfassung des Energieverbrauchs in Heiz- und Kühlkreisläufen. Mit seiner robusten Ultraschall-Messtechnik, einem Nennvolumenstrom von 1,5 m³/h, einem Nenndurchmesser von DN 15 und der Schutzart IP65 ist er für vielfältige Einsatzbereiche geeignet und unterstützt eine effiziente Fernablesung der Daten.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0421
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 15
