Danfoss SonoSelect10 QP2,5 Wärmezähler, DN 20 RL, PN 16 230V Mbus IP65 4s

Danfoss SonoSelect10 QP2,5 Wärmezähler, DN 20 RL, PN 16 230V Mbus IP65 4s

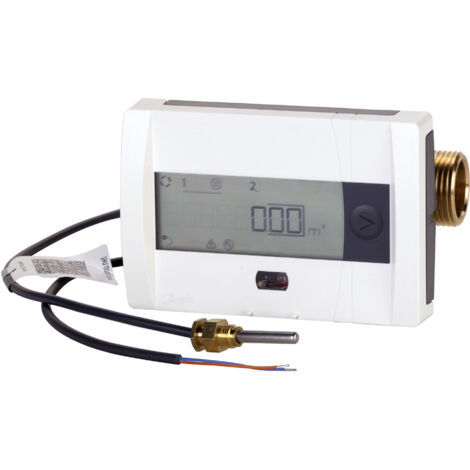

Der Danfoss SonoSelect10 QP2,5 Wärmezähler ist ein kompakter Ultraschall-Energiezähler mit einem Nenndurchmesser von DN 20, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen konzipiert ist. Das Gerät eignet sich für die automatische Fernablesung (AMR) und ist mit einem integrierten M-Bus sowie einer 230-V-Spannungsversorgung ausgestattet. Die robuste Bauweise mit Schutzart IP65 ermöglicht den Einsatz in anspruchsvollen Umgebungen.

Wie misst der SonoSelect10 den Energieverbrauch?

Der Danfoss SonoSelect10 nutzt bewährte Ultraschall-Messtechnik zur präzisen Erfassung des Energieverbrauchs. Er besteht aus einem Ultraschall-Durchflusssensor, zwei Pt1000 Temperaturfühlern und einem Rechenwerk, das Temperatur, Durchfluss und Energie kontinuierlich berechnet. Die Messzyklen betragen 0,5 Sekunden für den Volumenstrom und 4 Sekunden für die Temperatur. Eine Besonderheit ist, dass keine Beruhigungsstrecke oder Eintritts-/Austrittsbeschränkungen für die Installation erforderlich sind, was die Flexibilität erhöht. Der geringe Druckabfall von bis zu 0,03 bar bei qp trägt zur Effizienz des Systems bei.

Welche Vorteile bietet die Bauweise und Bedienung?

Die kompakte Bauweise des Wärmezählers ermöglicht eine einfache Installation. Eine große LCD-Anzeige (85 x 35 mm) mit 8 Ziffern (11,5 mm Höhe) bietet eine übersichtliche Menüführung und einen Infobereich. Das Gerät verfügt über ein erweitertes Änderungs- und Fehlerprotokoll sowie eine Datenhistorie mit Speicherung von jährlichen und monatlichen Werten über vier Jahre, inklusive Impulseingang.

Wie erfolgt die Kommunikation und Stromversorgung?

Der Wärmezähler ist mit einem integrierten M-Bus ausgestattet und unterstützt verschiedene Kommunikations-Baudraten von 300, 2.400, 4.800 und 9.600 Bit/s. Die Stromversorgung kann wahlweise über eine austauschbare 3,6-V-Batterie oder ein 230-V-Netzteil erfolgen. Zusätzlich ist der Zähler erweiterbar mit Kommunikationsmodulen, die in einen Steckplatz eingesetzt werden können, beispielsweise für dualen M-Bus oder die Verbindung mit einem Wasserzähler. Die SonoApp für Android ermöglicht die Kommunikation via Bluetooth LE über einen Dongle.

Für welche Einsatzbereiche ist der Wärmezähler geeignet?

Der Danfoss SonoSelect10 ist für den Einsatz in Heiz- und Kühlanwendungen sowie in kombinierten Systemen geeignet. Er misst zuverlässig bei Mediumtemperaturen bis zu 95 °C und einem Nenndurchmesser von DN 20. Die Zulassung nach MID und die Schutzart IP65 ermöglichen eine hohe Betriebssicherheit und Flexibilität bei der Installation.

Technische Daten

• Nenndurchmesser: DN 20
• Nennvolumenstrom (qp): 2,5 m³/h
• Druckstufe: PN 16
• Mediumtemperatur: bis 95 °C
• Messprinzip: Ultraschall-Durchflusssensor
• Temperaturfühler: 2 x Pt1000, direkttauchend, Durchmesser 5,2 mm, Kabellänge 1,5 m (PUR)
• Messzyklus Volumen/Temperatur: 0,5 s / 4 s
• Anzeige: LCD 85 x 35 mm, 8 Ziffern (11,5 mm Höhe)
• Kommunikation: integrierter M-Bus, Baudraten 300, 2400, 4800, 9600 Bit/s
• Stromversorgung: 3,6 V Batterie (austauschbar) oder 230 V AC Spannungsversorgung
• Schutzart: IP65
• Zulassung: MID

Der Danfoss SonoSelect10 Wärmezähler bietet eine präzise und langlebige Lösung zur Erfassung von Energieverbrauch in Heiz- und Kühlkreisläufen. Mit seiner robusten Bauweise, flexiblen Kommunikationsmöglichkeiten und einfacher Bedienung unterstützt er eine effiziente Verbrauchserfassung bei Mediumtemperaturen bis 95 °C und einem Nenndurchmesser von DN 20.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0455
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 20
