Danfoss SonoSelect10 QP2,5 Wärmezähler, DN 20 RL, PN 16 230V wMbus Pu IP65 4s

Danfoss SonoSelect10 QP2,5 Wärmezähler, DN 20 RL, PN 16 230V wMbus Pu IP65 4s

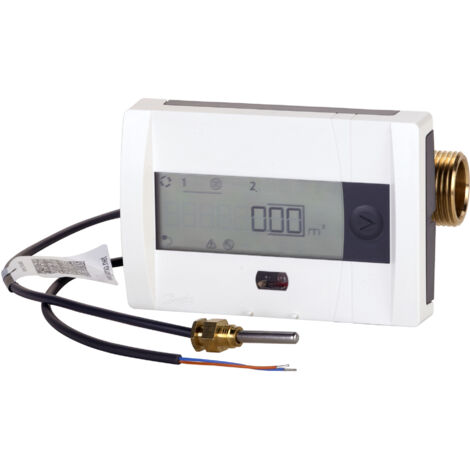

Der Danfoss SonoSelect10 QP2,5 Wärmezähler ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz-, Kühl- und kombinierten Anwendungen konzipiert wurde. Dieses Gerät ist ideal für die Zähler-Fernablesung (AMR) und zeichnet sich durch seine bewährte Ultraschall-Messtechnik sowie eine robuste Bauweise aus. Mit einem Nenndurchmesser von DN 20 und einer Nennweite von PN 16 ist er vielseitig einsetzbar und liefert zuverlässige Daten für die Abrechnung.

Welche Technologie steckt im SonoSelect10?

Der Danfoss SonoSelect10 basiert auf einer langlebigen Ultraschall-Messtechnik, die eine hohe Genauigkeit ohne die Notwendigkeit von Beruhigungsstrecken oder Eintritts-/Austrittsbeschränkungen sicherstellt. Der geringe Druckabfall von bis zu 0,03 bar bei qp trägt zur Effizienz des Systems bei. Der Energiezähler besteht aus einem Ultraschall-Durchflusssensor, zwei Pt1000 Temperaturfühlern und einem Rechenwerk, das Temperaturmessung, Durchfluss- und Energieberechnung integriert.

Welche Funktionen bietet die Anzeige und Datenverwaltung?

Eine große LCD-Anzeige mit den Maßen 85 x 35 mm und 8 Ziffern (11,5 mm Höhe) ermöglicht eine klare Ablesung und intuitive Menüführung. Der Infobereich liefert zusätzliche Details. Der Zähler verfügt über ein erweitertes Änderungs- und Fehlerprotokoll sowie eine umfassende Datenhistorie über 4 Jahre, die jährliche und monatliche Werte inklusive Impulseingänge speichert. Dies stellt eine lückenlose Dokumentation des Energieverbrauchs sicher.

Wie flexibel ist die Kommunikation und Stromversorgung?

Der Danfoss SonoSelect10 ist mit einem Funkmodul (wireless M-Bus 868MHz) ausgestattet und bietet zwei Pulseingänge für erweiterte Konnektivität. Die Kommunikations-Baudrate ist flexibel einstellbar auf 300, 2.400, 4.800 und 9.600 Bit/s. Die Stromversorgung erfolgt über ein 230V AC Netzteil. Zusätzlich ist der Zähler mit Kommunikationsmodulen in einem Steckplatz erweiterbar, beispielsweise für dualen M-Bus oder die Verbindung mit Wasserzählern. Eine SonoApp für Android ermöglicht zudem die Nutzung via Bluetooth LE über einen Dongle.

Technische Daten

• Nenndurchmesser: DN 20
• Nenndurchfluss (qp): 2,5 m³/h
• Max. Mediumtemperatur (Dauerbetrieb): 95 °C
• Nenndruck: PN 16
• Temperaturfühler: Pt1000, direkttauchend
• Temperaturfühler Kabel: 1,5 m (PUR)
• Schutzart: IP65
• Spannungsversorgung: 230V AC
• Messzyklus Temperatur: 4 s
• Kommunikation: wireless M-Bus 868MHz

Der Danfoss SonoSelect10 Wärmezähler mit einem Nenndurchfluss von 2,5 m³/h und einer maximalen Mediumtemperatur von 95 °C ist eine zuverlässige Lösung für die präzise Energieverbrauchsmessung. Seine Ultraschall-Messtechnik, die umfangreiche Datenhistorie und die flexible Kommunikationsfähigkeit machen ihn zu einem effizienten Werkzeug für die moderne Energieabrechnung in Heiz- und Kühlanwendungen. Die robuste Bauweise mit Schutzart IP65 und die MID-Zulassung unterstreichen die Qualität und Einsatzbereitschaft dieses Geräts.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0344
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 20
