Danfoss SonoSelect10 QP2,5 Wärmezähler, DN 20 RL, PN 25 230V Mbus IP65 4s

Danfoss SonoSelect10 QP2,5 Wärmezähler, DN 20 RL, PN 25 230V Mbus IP65 4s

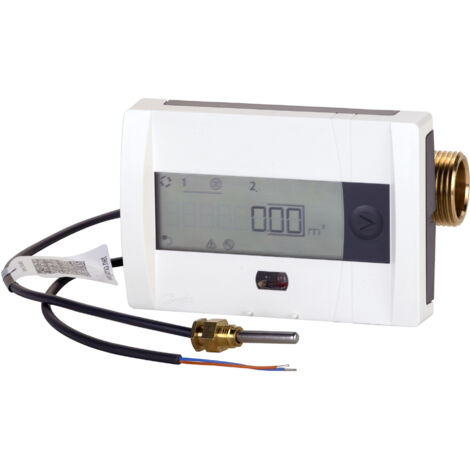

Der Danfoss SonoSelect10 Wärmezähler ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen sowie kombinierten Systemen entwickelt wurde. Mit seiner bewährten Ultraschall-Messtechnik und der Möglichkeit zur Zähler-Fernablesung eignet sich dieses Gerät ideal für eine effiziente und zuverlässige Energieabrechnung. Der Zähler ist für den Rücklauf konzipiert, verfügt über einen Nenndurchmesser von DN 20 und ist mit einer 230V AC Spannungsversorgung sowie einem integrierten M-Bus ausgestattet. Er bietet einen Nenndurchfluss von qp 2,5 m³/h und eine Druckstufe von PN 25, bei einer Schutzart von IP65.

Wie funktioniert die Energieerfassung mit dem SonoSelect10?

Der Danfoss SonoSelect10 nutzt eine langlebige Ultraschall-Messtechnik, die keine Beruhigungsstrecken oder Eintritts-/Austrittsbeschränkungen erfordert. Dies ermöglicht eine flexible Installation und einen geringen Druckabfall von bis zu 0,03 bar bei qp. Das Gerät besteht aus einem Ultraschall-Durchflusssensor, zwei Pt1000 Temperaturfühlern und einem Rechenwerk, das Temperaturmessung, Durchfluss- und Energieberechnung integriert. Die Messzyklen für Volumen und Temperatur betragen 0,5 Sekunden bzw. 4 Sekunden.

Welche Daten werden erfasst und wie werden sie angezeigt?

Der SonoSelect10 erfasst den Energieverbrauch in kWh und bietet eine umfassende Datenhistorie über vier Jahre, einschließlich jährlicher und monatlicher Werte sowie Impulseingänge. Eine große LCD-Anzeige mit den Maßen 85 x 35 mm und 8 Ziffern (11,5 mm Höhe) ermöglicht eine klare Ablesung der Messwerte. Die Menüführung und ein Infobereich unterstützen die einfache Bedienung. Ein erweitertes Änderungs- und Fehlerprotokoll stellt die Nachvollziehbarkeit der Daten sicher.

Welche Kommunikationsmöglichkeiten bietet der Wärmezähler?

Der Wärmezähler ist für die Zähler-Fernablesung (AMR) ausgelegt und verfügt über einen integrierten M-Bus. Die Kommunikations-Baudrate kann zwischen 300, 2.400, 4.800 und 9.600 Bit/s eingestellt werden. Zusätzlich ist der Zähler über einen Steckplatz mit weiteren Kommunikationsmodulen erweiterbar, beispielsweise für einen dualen M-Bus oder die Verbindung mit Wasserzählern. Eine Anbindung über die SonoApp für Android mittels Bluetooth LE Dongle ist ebenfalls möglich.

Wie wird der SonoSelect10 mit Strom versorgt und welche Schutzart besitzt er?

Die Stromversorgung des Danfoss SonoSelect10 kann wahlweise über eine austauschbare 3,6-V-Batterie oder ein 230V AC Netzteil erfolgen. Das Gerät ist gemäß Schutzart IP65 ausgeführt, was einen umfassenden Schutz gegen Staub und Strahlwasser aus beliebiger Richtung sicherstellt. Das abnehmbare Rechenwerk erleichtert Wartungsarbeiten und die Installation. Der Wärmezähler besitzt zudem eine MID Zulassung.

Technische Daten

• Nenndurchmesser: DN 20
• Nenndruck: PN 25
• Max. Mediumtemperatur (Dauerbetrieb): 95 °C
• Volumensensor Temperaturbereich: 5-130 °C
• Nenndurchfluss qp: 2,5 m³/h
• Messzyklus Volumen: 0,5 s
• Messzyklus Temperatur: 4 s
• Schutzart: IP65
• Spannungsversorgung: 230V AC
• Temperaturfühler: Pt1000 direkttauchend

Der Danfoss SonoSelect10 Wärmezähler ist eine zuverlässige Lösung für die präzise Energieerfassung in Heiz- und Kühlsystemen. Mit einem Nenndurchfluss von 2,5 m³/h, einer maximalen Mediumtemperatur von 95 °C und der Schutzart IP65 bietet er eine robuste und langlebige Performance. Die integrierte M-Bus-Schnittstelle und die flexible Stromversorgung unterstreichen die Anpassungsfähigkeit dieses Ultraschall-Energiezählers für vielfältige Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0548
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 20
