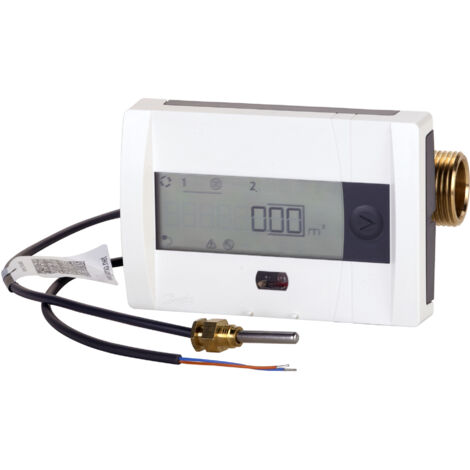

Danfoss SonoSelect10 QP3,5 Wärmezähler, DN 25 RL, PN 25 Batt Mbus IP65 4s

Danfoss SonoSelect10 QP3,5 Wärmezähler, DN 25 RL, PN 25 Batt Mbus IP65 4s

Der Danfoss SonoSelect10 QP3,5 Wärmezähler ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen sowie kombinierten Systemen konzipiert wurde. Mit einem Nenndurchmesser von DN 25 und einer Druckstufe von PN 25 ist dieses Modell für den Rücklauf geeignet und bietet eine robuste IP65-Schutzart. Die integrierte M-Bus-Schnittstelle ermöglicht eine effiziente Zähler-Fernablesung.

Wie funktioniert die Messtechnik des SonoSelect10?

Der Danfoss SonoSelect10 nutzt bewährte und langlebige Ultraschall-Messtechnik zur präzisen Erfassung des Energieverbrauchs. Das Gerät besteht aus einem Ultraschall-Durchflusssensor, zwei direkttauchenden Pt1000 Temperaturfühlern mit einem Durchmesser von 5,2 mm und 1,5 m Silikonkabel sowie einem Rechenwerk. Dieses Rechenwerk enthält integrierte Kreisläufe für die Temperaturmessung, Durchfluss- und Energieberechnung. Ein geringer Druckabfall von bis zu 0,03 bar bei qp trägt zur Effizienz des Systems bei. Der Messzyklus für Volumen beträgt 0,5 Sekunden und für die Temperatur 4 Sekunden.

Welche Vorteile bietet die Installation und Bedienung?

Die kompakte Bauweise des SonoSelect10 mit einer Länge von 260 mm und einem Anschlussgewinde G5/4A vereinfacht die Installation, da keine Beruhigungsstrecken oder Eintritts- und Austrittsbeschränkungen erforderlich sind. Eine große LCD-Anzeige (85 x 35 mm) mit acht Ziffern (11,5 mm Höhe), Menüführung und Infobereich ermöglicht eine klare Ablesung der Werte. Das Rechenwerk ist abnehmbar, was die Wartung und Konfiguration erleichtert.

Welche Kommunikations- und Speicherfunktionen sind integriert?

Der Wärmezähler ist mit einem integrierten M-Bus ausgestattet, der eine automatische Messwertablesung (AMR) ermöglicht. Die Kommunikations-Baudrate ist flexibel einstellbar auf 300, 2.400, 4.800 oder 9.600 Bit/s. Der Zähler ist zudem mit Kommunikationsmodulen in einem Steckplatz erweiterbar, beispielsweise für einen dualen M-Bus oder die Verbindung mit Wasserzählern. Eine SonoApp für Android ermöglicht die Datenübertragung über Bluetooth LE mittels Dongle. Der interne Speicher hält eine Datenhistorie über vier Jahre bereit, inklusive jährlicher und monatlicher Werte sowie Impulseingänge. Ein erweitertes Änderungs- und Fehlerprotokoll unterstützt die Überwachung.

Für welche Einsatzbereiche ist der SonoSelect10 geeignet?

Der Danfoss SonoSelect10 ist für die Messung des Energieverbrauchs in Heiz- und Kühlanwendungen sowie in kombinierten Heiz- und Kühlsystemen konzipiert. Mit seiner MID-Zulassung erfüllt der Wärmezähler die Anforderungen für die Abrechnung des Energieverbrauchs. Der Volumensensor arbeitet in einem Temperaturbereich von 5-130C, und die maximale Mediumtemperatur im Dauerbetrieb beträgt 95. Das Verhältnis von qi zu qs liegt bei 1:100.

Technische Daten

• Nenndurchmesser: DN 25
• Nennvolumenstrom (qp): 3,5 m³/h
• Bauform: Rücklauf (RL)
• Druckstufe: PN 25
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Volumensensor Temperaturbereich: 5-130C
• Temperaturfühler: Pt1000, direkttauchend, Durchmesser 5,2 mm, 1,5 m Silikonkabel
• Messzyklus Volumen/Temperatur: 0,5 s / 4 s
• Anzeige: LCD 85 x 35 mm, 8 Ziffern, 11,5 mm Höhe
• Schutzart: IP65
• Stromversorgung: 3,6 V Batterie (austauschbar) oder 230 V Netzteil

Der Danfoss SonoSelect10 QP3,5 Wärmezähler bietet eine präzise und langlebige Lösung zur Erfassung von Heiz- und Kühlenergie. Mit seiner Ultraschall-Messtechnik, dem Nenndurchfluss von 3,5 m³/h und der robusten IP65-Schutzart ist er eine effiziente Wahl für die Energieabrechnung in verschiedenen Anwendungen. Die flexible Stromversorgung durch eine 3,6-V-Batterie oder ein 230-V-Netzteil sowie die umfangreichen Kommunikationsmöglichkeiten unterstreichen die Leistungsfähigkeit dieses Geräts.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0427
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 25
