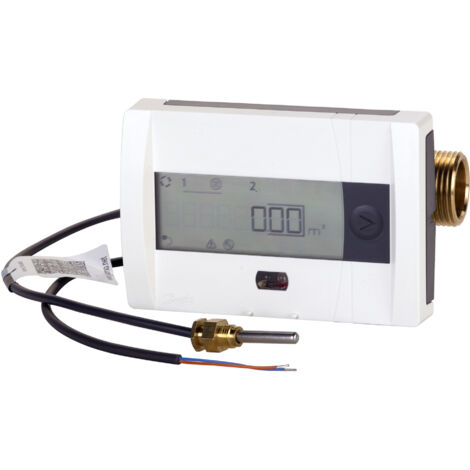

Danfoss SonoSelect10 QP6 Wärme-/Kältezähler, DN 25 RL, PN 16 230V Mbus IP65 4s

Danfoss SonoSelect10 QP6 Wärme-/Kältezähler, DN 25 RL, PN 16 230V Mbus IP65 4s

Der Danfoss SonoSelect10 QP6 Wärme-/Kältezähler ist ein kompakter Ultraschall-Energiezähler, der zur präzisen Messung des Energieverbrauchs in Heiz-, Kühl- und kombinierten Anwendungen dient. Mit einem Nenndurchmesser von DN 25, einem Nenndruck von PN 16 und einer 230V AC Spannungsversorgung ist dieses Gerät für die Zähler-Fernablesung (AMR) konzipiert. Die integrierte M-Bus-Schnittstelle und die Schutzart IP65 ermöglichen einen vielseitigen Einsatz in anspruchsvollen Umgebungen.

Wie misst der SonoSelect10 den Energieverbrauch?

Der SonoSelect10 verwendet bewährte Ultraschall-Messtechnik, die ohne Beruhigungsstrecke oder Eintritts- und Austrittsbeschränkungen auskommt. Er kombiniert einen Ultraschall-Durchflusssensor mit zwei direkt eingetauchten Pt1000-Temperaturfühlern und einem integrierten Rechenwerk. Dieses berechnet kontinuierlich den Energieverbrauch auf Basis von Temperatur- und Durchflussmessungen.

Welche technischen Merkmale zeichnen den Zähler aus?

Der Zähler verfügt über einen Nenndurchmesser von DN 25 und ist für Mediumtemperaturen bis 95 °C ausgelegt. Der Volumensensor arbeitet im Temperaturbereich von 5 bis 95 °C mit einem Messverhältnis qi/qs von 1:100. Der geringe Druckabfall bei Nennvolumenstrom (qp) beträgt bis zu 0,03 bar. Die Messzyklen für Volumen und Temperatur liegen bei 0,5 Sekunden beziehungsweise 4 Sekunden.

Wie erfolgt die Anzeige und Kommunikation?

Das Gerät ist mit einem großen LCD-Display (85 x 35 mm) ausgestattet, das acht Ziffern mit einer Höhe von 11,5 mm anzeigt und eine benutzerfreundliche Menüführung sowie einen Informationsbereich bietet. Die Kommunikation erfolgt über einen integrierten M-Bus mit einstellbaren Baudraten von 300 bis 9.600 Bit/s. Optional kann der Zähler mit Kommunikationsmodulen erweitert werden, beispielsweise für dualen M-Bus oder die Verbindung mit Wasserzählern. Die Stromversorgung erfolgt wahlweise über eine austauschbare 3,6-V-Batterie oder ein 230-V-Netzteil.

Für welche Anwendungen ist der SonoSelect10 geeignet?

Der Zähler ist für die Abrechnung von Heiz- und Kühlenergie in verschiedenen Anwendungen konzipiert, darunter auch kombinierte Heiz- und Kühlkreisläufe. Die kompakte Bauweise und die Schutzart IP65 ermöglichen den Einsatz in unterschiedlichen Installationsumgebungen. Die MID-Zulassung für Wärme und die PTB-Zulassung für Kälte bestätigen die Eignung für den eichpflichtigen Einsatz.

Welche zusätzlichen Funktionen bietet der Zähler?

Der SonoSelect10 speichert eine Datenhistorie von bis zu vier Jahren, einschließlich jährlicher und monatlicher Werte sowie Impulseingänge. Ein erweitertes Änderungs- und Fehlerprotokoll unterstützt die Überwachung und Wartung. Die SonoApp für Android ermöglicht die Kommunikation via Bluetooth LE über einen Dongle.

Technische Daten

• Nenndurchmesser: DN 25
• Nennvolumenstrom (qp): 6 m³/h
• Druckstufe: PN 16
• Max. Mediumtemperatur: 95 °C
• Temperaturfühler-Typ: Pt1000
• Messzyklus Volumen: 0,5 s
• Messzyklus Temperatur: 4 s
• Kommunikation: M-Bus
• Stromversorgung: 230 V AC / Batterie
• Schutzart: IP65

Der Danfoss SonoSelect10 QP6 Wärme-/Kältezähler bietet eine zuverlässige und präzise Energieverbrauchsmessung für Heiz- und Kühlsysteme. Seine robuste Bauweise mit IP65 Schutzart, die flexible Kommunikationsfähigkeit über M-Bus und die umfangreiche Datenhistorie machen ihn zu einer effizienten Lösung für die moderne Gebäudeautomation. Mit einem Nenndurchmesser von DN 25 und einer maximalen Mediumtemperatur von 95 °C ist er vielseitig einsetzbar und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Installation.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U1339
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 25
