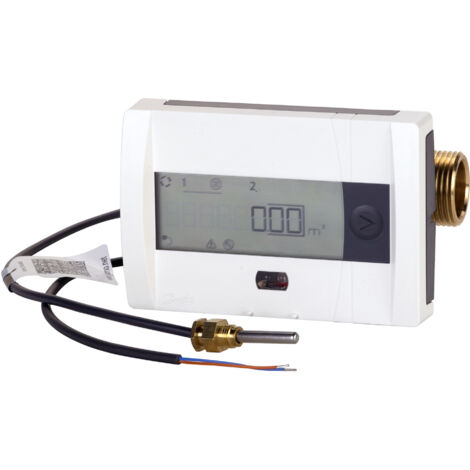

Danfoss SonoSelect10 QP6 Wärmezähler, DN 25 RL, PN 16 230V Mbus IP65 4s

Danfoss SonoSelect10 QP6 Wärmezähler, DN 25 RL, PN 16 230V Mbus IP65 4s

Der Danfoss SonoSelect10 QP6 Wärmezähler ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen sowie kombinierten Systemen konzipiert wurde. Er ist für den Rücklauf (RL) ausgelegt und verfügt über einen Nenndurchmesser von DN 25 sowie eine Druckstufe von PN 16. Die 230V AC Spannungsversorgung und die integrierte M-Bus-Schnittstelle ermöglichen eine effiziente Fernablesung und Integration in bestehende Systeme. Mit der Schutzart IP65 ist das Gerät auch für anspruchsvolle Umgebungen geeignet.

Wie misst der SonoSelect10 den Energieverbrauch?

Der Danfoss SonoSelect10 Wärmezähler basiert auf einer bewährten und langlebigen Ultraschall-Messtechnik. Er besteht aus einem Ultraschall-Durchflusssensor, zwei Pt1000 Temperaturfühlern und einem Rechenwerk. Diese Komponenten arbeiten zusammen, um Temperaturmessung, Durchfluss- und Energieberechnung präzise durchzuführen. Die Technologie ermöglicht eine zuverlässige Erfassung des Energieverbrauchs für Abrechnungszwecke. Die direkt eingetauchten Pt1000-Temperaturfühler haben einen Durchmesser von 5,2 mm und ein 1,5 m langes PUR-Kabel. Der Messzyklus für Volumen beträgt 0,5 Sekunden und für Temperatur 4 Sekunden.

Welche Vorteile bietet die Bauweise des Wärmezählers?

Die kompakte Bauweise des SonoSelect10 Wärmezählers zeichnet sich durch eine hohe Installationsflexibilität aus. Es sind keine Beruhigungsstrecken oder Eintritts-/Austrittsbeschränkungen erforderlich, was die Planung und Montage vereinfacht. Der geringe Druckabfall von bis zu 0,03 bar bei qp trägt zur Energieeffizienz des Systems bei. Das Rechenwerk ist abnehmbar, was Wartungsarbeiten und die Handhabung erleichtert. Für die Installation sind keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge nötig.

Wie erfolgt die Datenerfassung und -anzeige?

Der Wärmezähler verfügt über eine große 85 x 35 mm LCD-Anzeige mit 8 Ziffern und einer Höhe von 11,5 mm, die eine klare Menüführung und einen Infobereich bietet. Eine umfassende Datenhistorie über vier Jahre sowie die Speicherung von jährlichen und monatlichen Werten, einschließlich Impulseingängen, sind integriert. Ein erweitertes Änderungs- und Fehlerprotokoll sorgt für Transparenz und Nachvollziehbarkeit.

Welche Kommunikations- und Stromversorgungsoptionen sind verfügbar?

Der SonoSelect10 Wärmezähler ist mit einem integrierten M-Bus ausgestattet und bietet Kommunikations-Baudraten von 300, 2.400, 4.800 und 9.600 Bit/s. Er ist erweiterbar mit zusätzlichen Kommunikationsmodulen in einem Steckplatz, beispielsweise für einen dualen M-Bus oder die Verbindung mit Wasserzählern. Die Stromversorgung kann wahlweise über eine austauschbare 3,6-V-Batterie oder ein 230-V-Netzteil erfolgen. Eine SonoApp für Android ermöglicht zudem die Kommunikation über Bluetooth LE mittels Dongle.

Technische Daten

• Nenndurchmesser: DN 25
• Nennvolumenstrom (qp): 6 m³/h
• Bauform: Rücklauf (RL)
• Druckstufe: PN 16
• Spannungsversorgung: 230 V AC
• Schutzart: IP65
• Max. Mediumtemperatur (Dauerbetrieb): 95 °C
• Messzyklus Volumen/Temperatur: 0,5 s / 4 s
• Einbaulänge: 260 mm
• Anschlussgewinde: G5/4A

Der Danfoss SonoSelect10 QP6 Wärmezähler bietet eine präzise und langlebige Lösung zur Erfassung von Heiz- und Kühlenergie. Mit seiner Ultraschall-Messtechnik, der flexiblen Installation ohne Beruhigungsstrecken und den umfangreichen Kommunikationsmöglichkeiten, einschließlich M-Bus und SonoApp-Unterstützung, ist er ein vielseitiges Gerät. Die präzise Datenerfassung, die robuste Bauweise mit Schutzart IP65 und die Möglichkeit zur Fernablesung machen diesen Wärmezähler zu einer effizienten und genauen Abrechnungsgrundlage für Anwendungen bis 95 °C und einem Nenndurchmesser von DN 25.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0461
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 25
