Danfoss SonoSelect10 QP6 Wärmezähler, DN 25 RL, PN 25 230V Mbus IP65 4s

Danfoss SonoSelect10 QP6 Wärmezähler, DN 25 RL, PN 25 230V Mbus IP65 4s

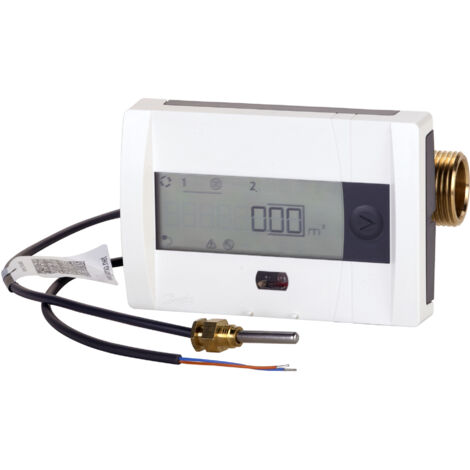

Der Danfoss SonoSelect10 QP6 Wärmezähler ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz-, Kühl- und kombinierten Anwendungen konzipiert wurde. Mit einem Nenndurchmesser von DN 25, einer Druckstufe von PN 25 und einer 230V Mbus-Schnittstelle ist dieses Gerät für den Rücklauf ausgelegt und bietet eine zuverlässige Lösung für die Zähler-Fernablesung. Die Schutzart IP65 ermöglicht Robustheit im Einsatz.

Wie funktioniert die Messtechnik des SonoSelect10?

Der Danfoss SonoSelect10 nutzt eine bewährte und langlebige Ultraschall-Messtechnik. Er besteht aus einem Ultraschall-Durchflusssensor, zwei Pt1000 Temperaturfühlern und einem Rechenwerk mit integrierten Kreisläufen für Temperaturmessung, Durchfluss- und Energieberechnung. Ein wesentlicher Vorteil dieser Technologie ist, dass keine Beruhigungsstrecken oder Eintritts-/Austrittsbeschränkungen erforderlich sind, was die Installation vereinfacht. Der geringe Druckabfall beträgt bis zu 0,03 bar bei qp. Der Volumensensor ist für Temperaturen von 5 bis 130 °C ausgelegt, und die direkttauchenden PT1000 Temperaturfühler haben einen Durchmesser von 5.2mm mit 1.5m Silikonkabel. Die Messzyklen betragen 0,5 Sekunden für Volumen und 4 Sekunden für Temperatur.

Welche Kommunikationsmöglichkeiten bietet der Wärmezähler?

Der SonoSelect10 ist für die automatische Messwertablesung (AMR) vorgesehen und verfügt über einen integrierten Mbus. Die Kommunikations-Baudrate ist flexibel einstellbar auf 300, 2.400, 4.800 und 9.600 Bit/s. Zusätzlich ist der Zähler erweiterbar mit Kommunikationsmodulen in einem Steckplatz, beispielsweise für einen dualen M-Bus oder die Verbindung mit einem Wasserzähler. Eine weitere moderne Option ist die Nutzung der SonoApp für Android über einen Bluetooth LE Dongle, die eine bequeme Datenabfrage ermöglicht.

Welche Daten werden gespeichert und wie werden sie angezeigt?

Das Gerät verfügt über eine große LCD-Anzeige mit den Maßen 85 x 35 mm, die 8 Ziffern mit einer Höhe von 11,5 mm darstellt. Eine intuitive Menüführung und ein Infobereich erleichtern die Bedienung. Der interne Speicher des Wärmezählers bietet eine Datenhistorie über 4 Jahre und speichert jährliche sowie monatliche Werte, einschließlich Impulseingängen. Ein erweitertes Änderungs- und Fehlerprotokoll sorgt für Transparenz und Nachvollziehbarkeit der Messdaten.

Welche technischen Merkmale zeichnen den SonoSelect10 aus?

Der Danfoss SonoSelect10 zeichnet sich durch seine kompakte Bauweise und Robustheit aus. Er ist mit der Schutzart IP65 klassifiziert, was ihn widerstandsfähig gegen Staub und Strahlwasser macht. Die Spannungsversorgung erfolgt über 230V AC, alternativ ist auch ein Betrieb über eine austauschbare 3,6-V-Batterie möglich. Das Rechenwerk ist abnehmbar, was die Wartung und Installation erleichtert. Der Wärmezähler besitzt eine MID Zulassung.

Technische Daten

• Nenndurchmesser: DN 25
• Nennarbeitsdruck: PN 25
• Nennleistung (qp): 6 m³/h
• Bauform: Rücklauf
• Volumensensor Temperaturbereich: 5-130 °C
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Messzyklus Volumen/Temperatur: 0,5 s / 4 s
• Temperaturfühler: 2x Pt1000, direkttauchend, Kabel 1,5 m Silikon
• Schutzart: IP65
• Stromversorgung: 3,6 V Batterie (austauschbar) oder 230 V Netzteil

Der Danfoss SonoSelect10 QP6 Wärmezähler bietet eine präzise und zuverlässige Lösung zur Energieverbrauchsmessung. Mit seiner bewährten Ultraschall-Messtechnik, dem Nenndurchmesser DN 25, der Nennleistung von 6 m³/h und der Schutzart IP65 ist er für anspruchsvolle Anwendungen im Heiz- und Kühlbereich geeignet. Die flexible Stromversorgung und die vielfältigen Kommunikationsoptionen, einschließlich Mbus und SonoApp-Unterstützung, ermöglichen eine effiziente Integration und Fernablesung.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0552
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 25
