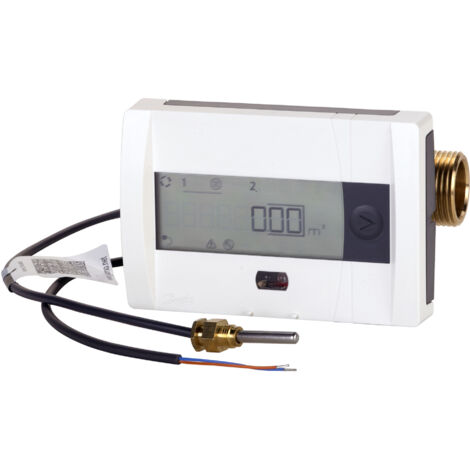

Danfoss SonoSelect10 QP6 Wärmezähler, DN 25 RL, PN 25 Batt Mbus IP65 4s

Danfoss SonoSelect10 QP6 Wärmezähler, DN 25 RL, PN 25 Batt Mbus IP65 4s

Der Danfoss SonoSelect10 QP6 Wärmezähler mit DN 25, Rücklaufanschluss und PN 25 ist ein kompakter Ultraschall-Energiezähler zur präzisen Messung des Energieverbrauchs in Heiz- und Kühlanwendungen. Das Gerät eignet sich für die automatische Fernablesung (AMR) und ist mit einem integrierten M-Bus Kommunikationsmodul sowie einer langlebigen 3,6-V-Batterie ausgestattet. Die Schutzart IP65 ermöglicht den Einsatz in anspruchsvollen Umgebungen.

Wie misst der Danfoss SonoSelect10 den Energieverbrauch?

Der SonoSelect10 verwendet bewährte Ultraschall-Messtechnik zur Durchflussmessung, kombiniert mit zwei direkt eingetauchten Pt1000-Temperaturfühlern. Das integrierte Rechenwerk berechnet aus den Messwerten den Energieverbrauch für Heiz- und Kühlanwendungen. Die Messzyklen betragen 0,5 Sekunden für Volumen und 4 Sekunden für Temperatur, was eine zeitnahe und genaue Erfassung sicherstellt.

Welche Vorteile bietet die Bauweise und Bedienung?

Das Gerät verfügt über eine kompakte Bauweise mit einer großen LCD-Anzeige (85 x 35 mm) und 8 Ziffern mit 11,5 mm Höhe. Die Menüführung und der Infobereich erleichtern die Bedienung vor Ort. Es sind keine Beruhigungsstrecken oder Eintritts-/Austrittsbeschränkungen erforderlich, was die Installation vereinfacht. Zudem sorgt der geringe Druckabfall von bis zu 0,03 bar bei Nennvolumenstrom (qp) für einen effizienten Betrieb.

Wie ist die Kommunikation und Stromversorgung geregelt?

Der Wärmezähler ist mit einem integrierten M-Bus ausgestattet und kann mit Kommunikationsmodulen erweitert werden, beispielsweise für dualen M-Bus oder die Verbindung mit Wasserzählern. Die Kommunikations-Baudrate ist flexibel einstellbar (300, 2400, 4800 und 9600 Bit/s). Die Stromversorgung erfolgt über eine austauschbare 3,6-V-Batterie oder optional über ein 230-V-Netzteil. Für mobile Anwendungen steht die SonoApp für Android mit Bluetooth LE über Dongle zur Verfügung.

Welche technischen Eigenschaften sind besonders hervorzuheben?

Der Wärmezähler ist für einen Nenndurchmesser DN 25 ausgelegt und hat eine maximale Mediumtemperatur von 95 °C im Dauerbetrieb. Der Volumensensor arbeitet im Temperaturbereich von 5 bis 130 °C mit einem Messverhältnis (qi/qs) von 1:100. Das Kabel der Temperaturfühler ist 1,5 Meter lang und aus Silikon gefertigt, der Fühlerdurchmesser beträgt 5,2 mm. Das Rechenwerk ist abnehmbar, was Wartung und Austausch erleichtert. Das Gerät ist MID-zugelassen und entspricht der Schutzart IP65.

Technische Daten

• Nenndurchmesser: DN 25
• Nennvolumenstrom (qp): 6 m³/h
• Druckstufe: PN 25
• Mediumtemperatur (max. Dauerbetrieb): 95 °C
• Temperaturfühler: Pt1000, direkttauchend, Durchmesser 5,2 mm
• Kabel Länge: 1,5 m (Silikon)
• Messzyklus Volumen: 0,5 s
• Messzyklus Temperatur: 4 s
• Anzeige: LCD 85 x 35 mm, 8 Ziffern (11,5 mm Höhe)
• Schutzart: IP65
• Stromversorgung: 3,6 V Batterie (austauschbar) oder 230 V Netzteil

Der Danfoss SonoSelect10 QP6 Wärmezähler bietet eine präzise und zuverlässige Messung des Energieverbrauchs für Heiz- und Kühlanwendungen. Mit seiner robusten Bauweise, der flexiblen Kommunikation über M-Bus und der einfachen Bedienung ist er für vielfältige Einsatzbereiche geeignet. Die technischen Eigenschaften wie der Nenndurchmesser DN 25, die maximale Mediumtemperatur von 95 °C und der geringe Druckabfall sorgen für einen effizienten und langlebigen Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Wärmemengenzähler
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Artikelnummer: 014U0429
• Max. Mediumtemperatur (Dauerbetrieb): 95
• Nenndurchmesser: DN 25
