Danfoss Station UnoFloor Comfort 2R 2 HK, rechts mit AB-PM-Set, 230V

Danfoss Station UnoFloor Comfort 2R 2 HK, rechts mit AB-PM-Set, 230V

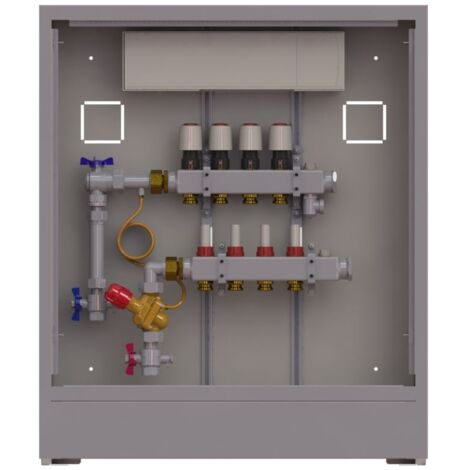

Die Danfoss Station UnoFloor Comfort 2R mit 2 Heizkreisen ist eine vormontierte, druckunabhängige Verteilerstation für Fußbodenheizungen. Sie ist für den Einbau in Unterputzschränken konzipiert und verfügt über ein AB-PM-Set sowie eine 230V-Regelung. Diese Lösung ermöglicht eine effiziente und zuverlässige Wärmeverteilung in Gebäudebereichen.

Welche Vorteile bietet die UnoFloor Comfort Verteilerstation?

Die Danfoss UnoFloor Comfort Serie zeichnet sich durch eine Plug & Play-Konstruktion aus, die eine schnelle und unkomplizierte Installation ermöglicht. Die langlebige Edelstahl-Verteilereinheit ist vormontiert, was das Risiko von Installationsfehlern minimiert und den Platzbedarf reduziert. Der zugehörige Unterputzschrank sorgt für eine geringe Installationszeit. Eine korrekte Wärmeverteilung wird auch bei Teillast sichergestellt.

Wie wird der hydraulische Abgleich und die Regelung realisiert?

Die Comfort-Version der UnoFloor Station ist mit dem Danfoss AB-PM-Set ausgestattet. Dieses Set ermöglicht einen dynamischen hydraulischen Abgleich, indem es den Differenzdruck am Verteiler über einen membrangesteuerten Regler stabil hält. Eine vom Differenzdruck unabhängige Durchflussbegrenzung ist dadurch gegeben. Die Station beinhaltet eine steckerfertig verdrahtete Regelung Danfoss Icon 230V und montierte thermische Stellantriebe Danfoss TWA 230V.

Welche Anschlussmöglichkeiten und Schrankmerkmale sind vorhanden?

Die Verteilerstation verfügt über Heizkreisanschlüsse G3/4" Eurokonus. Ein Anschlussset mit dem Danfoss AB-PM ist enthalten. Für den Energiezähleranschluss ist ein Passstück mit zwei Kugelhähnen zum Absperren für Montage oder Wartung des Zählers integriert. Der senkrechte Anschluss an Vor- und Rücklauf erfolgt mit Innengewinde Rp 3/4" auf der rechten Seite des Verteilers. Die gesamte Einheit ist in einem Unterputz Verteilerschrank aus Stahlblech untergebracht, der weiß lackiert ist (RAL 9016) und höhenverstellbare Standfüße besitzt.

Technische Daten

• Maximale Vorlauftemperatur: 60 C
• Maximaler Differenzdruck: 0,6 bar
• Maximaler Betriebsdruck: 6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m3/h
• Tiefe Verteilerschrank: 110 mm
• Breite Verteilerschrank: bis 960 mm
• Höhe Verteilerschrank: 750 mm
• Anzahl Heizkreise: 2
• Spannung: 230V

Die Danfoss Station UnoFloor Comfort 2R bietet eine zuverlässige und energieeffiziente Lösung für Fußbodenheizungen. Mit ihrer vormontierten Bauweise, dem dynamischen hydraulischen Abgleich durch das AB-PM-Set und der integrierten 230V-Regelung stellt sie eine komfortable und präzise Wärmeverteilung sicher. Die maximale Vorlauftemperatur von 60 C und der maximale Betriebsdruck von 6 bar unterstreichen die Leistungsfähigkeit dieser Verteilerstation.

Produktspezifikation

• Hersteller-Serie: UnoFloor
• Hersteller-Warengruppe: Flatstations
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 088X3222
• Mit Thermometer: nein
