Danfoss Station UnoFloor Comfort 3L 3 HK, links mit AB-PM-Set, 230V

Danfoss Station UnoFloor Comfort 3L 3 HK, links mit AB-PM-Set, 230V

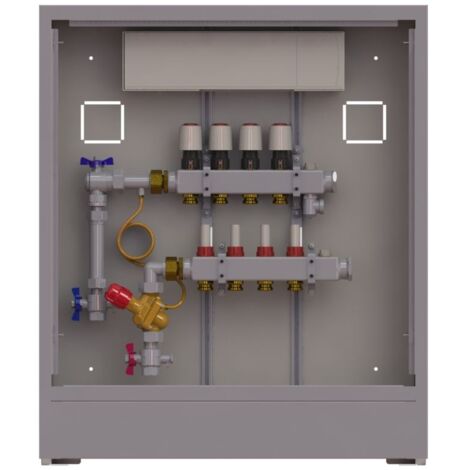

Die Danfoss Station UnoFloor Comfort 3L ist eine vormontierte Verteilerstation für Fußbodenheizungen. Sie ist mit drei Heizkreisen ausgestattet und verfügt über einen linken Anschluss sowie ein AB-PM-Set für einen dynamischen hydraulischen Abgleich. Die Station arbeitet mit 230V und ist für die Installation in einem Unterputzschrank konzipiert.

Was zeichnet die Danfoss UnoFloor Comfort Station aus?

Die Danfoss UnoFloor Comfort Station ist eine vorgefertigte Edelstahl-Verteilereinheit, die für Fußbodenheizungen in Unterputzschränken entwickelt wurde. Die vormontierte Konstruktion ermöglicht eine schnelle und einfache Installation. Die langlebige Edelstahl-Verteilereinheit ist für eine zuverlässige Funktion ausgelegt und sorgt für eine korrekte Wärmeverteilung, auch bei Teillast. Die Einheiten der UnoFloor-Serie umfassen zudem einen Volumenzähler zur Aufrechterhaltung des vorgesehenen Volumenstroms sowie eine manuelle Entlüftung und ein Ablassventil.

Wie wird der hydraulische Abgleich sichergestellt?

Die Comfort-Version der UnoFloor Station ist mit dem Danfoss AB-PM-Set ausgestattet. Dieses Set ermöglicht einen dynamischen hydraulischen Abgleich, indem es den Differenzdruck am Verteiler über einen membrangesteuerten Regler stabil hält. Eine vom Differenzdruck unabhängige Durchflussbegrenzung ist somit gegeben, was zu einem effizienten Betrieb und einer optimierten Wärmeverteilung beiträgt.

Welche Anschlüsse und Komponenten sind integriert?

Die Verteilerstation verfügt über Heizkreisanschlüsse G3/4" Eurokonus. Ein Anschlussset mit Danfoss AB-PM ist enthalten. Für die Integration eines Energiezählers ist ein Passstück mit zwei Kugelhähnen zum Absperren für Montage oder Wartung vorhanden. Der senkrechte Anschluss an Vor- und Rücklauf erfolgt über ein Innengewinde Rp 3/4" auf der linken Seite des Verteilers. Eine steckerfertig verdrahtete Regelung Danfoss Icon 230V sowie montierte thermische Stellantriebe Danfoss TWA 230V sind ebenfalls Teil der Ausstattung.

Welche Vorteile bietet der Unterputzschrank?

Die Danfoss UnoFloor Comfort Station wird in einem Unterputzschrank aus weiß lackiertem Stahlblech geliefert. Dieser Schrank sorgt für einen minimalen Platzbedarf und eine reduzierte Installationszeit. Die Abmessungen des Verteilerschranks betragen eine Tiefe von 110 mm, eine Breite von bis zu 960 mm und eine Höhe von 750 mm. Höhenverstellbare Standfüße erleichtern die Anpassung vor Ort. Die weiße Tür in RAL 9016 fügt sich unauffällig in die Umgebung ein.

Technische Daten

• Anzahl Heizkreise: 3
• Ausführung: links
• Maximale Vorlauftemperatur: 60 C
• Maximaler Differenzdruck: 0,6 bar
• Maximaler Betriebsdruck: 6 bar
• Maximale Kv-Einstellung des Ventils (N): 0,97 m3/h
• Tiefe Verteilerschrank: 110 mm
• Breite Verteilerschrank: bis 960 mm
• Höhe Verteilerschrank: 750 mm
• Spannung: 230V

Die Danfoss Station UnoFloor Comfort 3L bietet eine effiziente und platzsparende Lösung für die Regelung von Fußbodenheizungen. Mit drei Heizkreisen, einem dynamischen hydraulischen Abgleich durch das AB-PM-Set und einer maximalen Vorlauftemperatur von 60 C stellt sie eine zuverlässige Komponente für moderne Heizsysteme dar. Die vormontierte Einheit im Unterputzschrank vereinfacht die Installation und sorgt für eine optimale Wärmeverteilung.

Produktspezifikation

• Hersteller-Serie: UnoFloor
• Hersteller-Warengruppe: Flatstations
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 088X3203
• Mit Thermometer: nein
